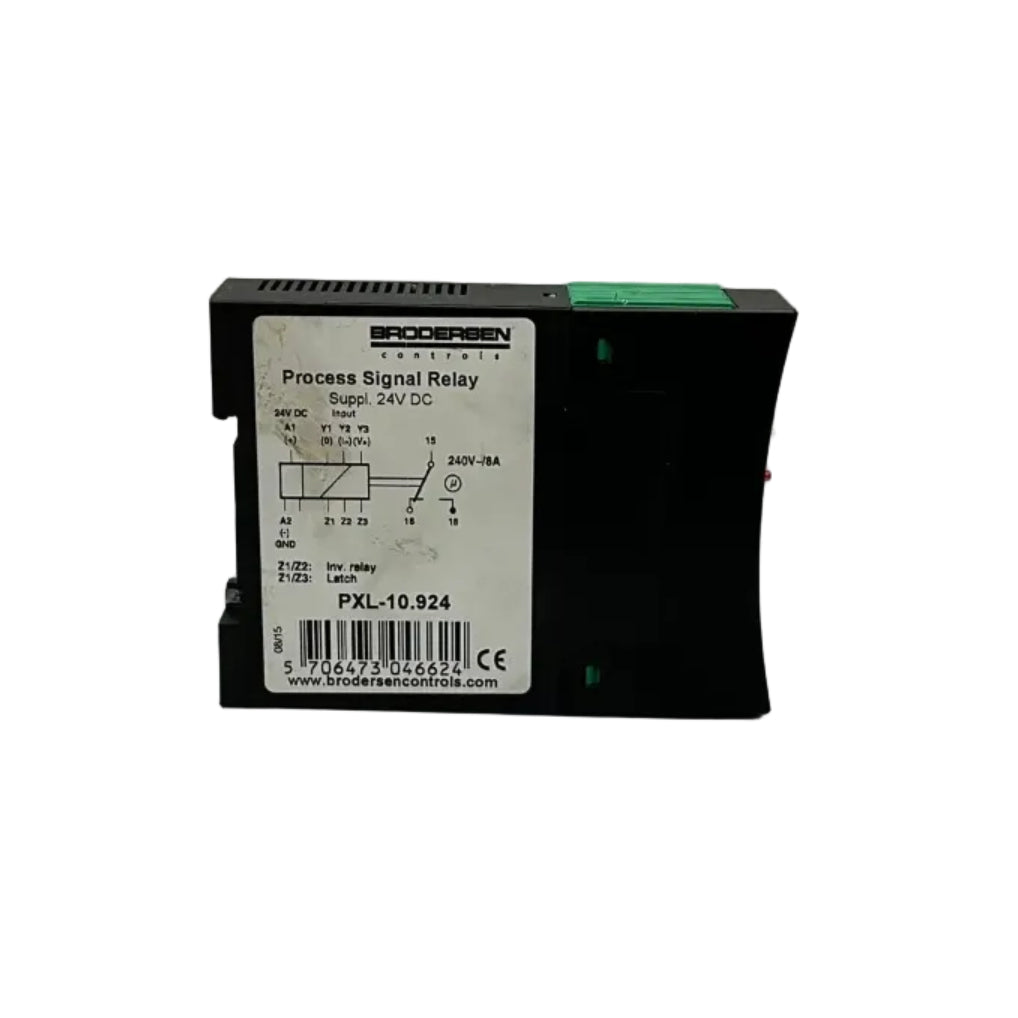

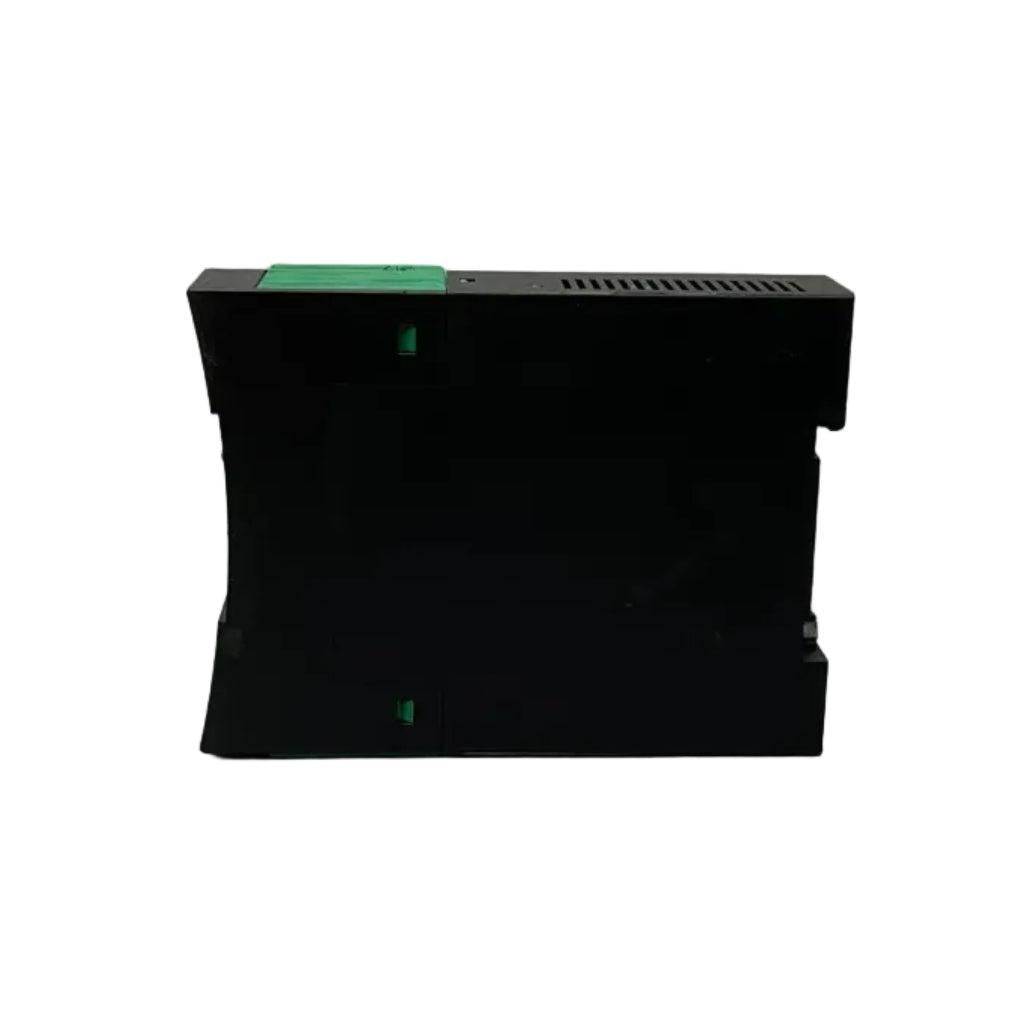

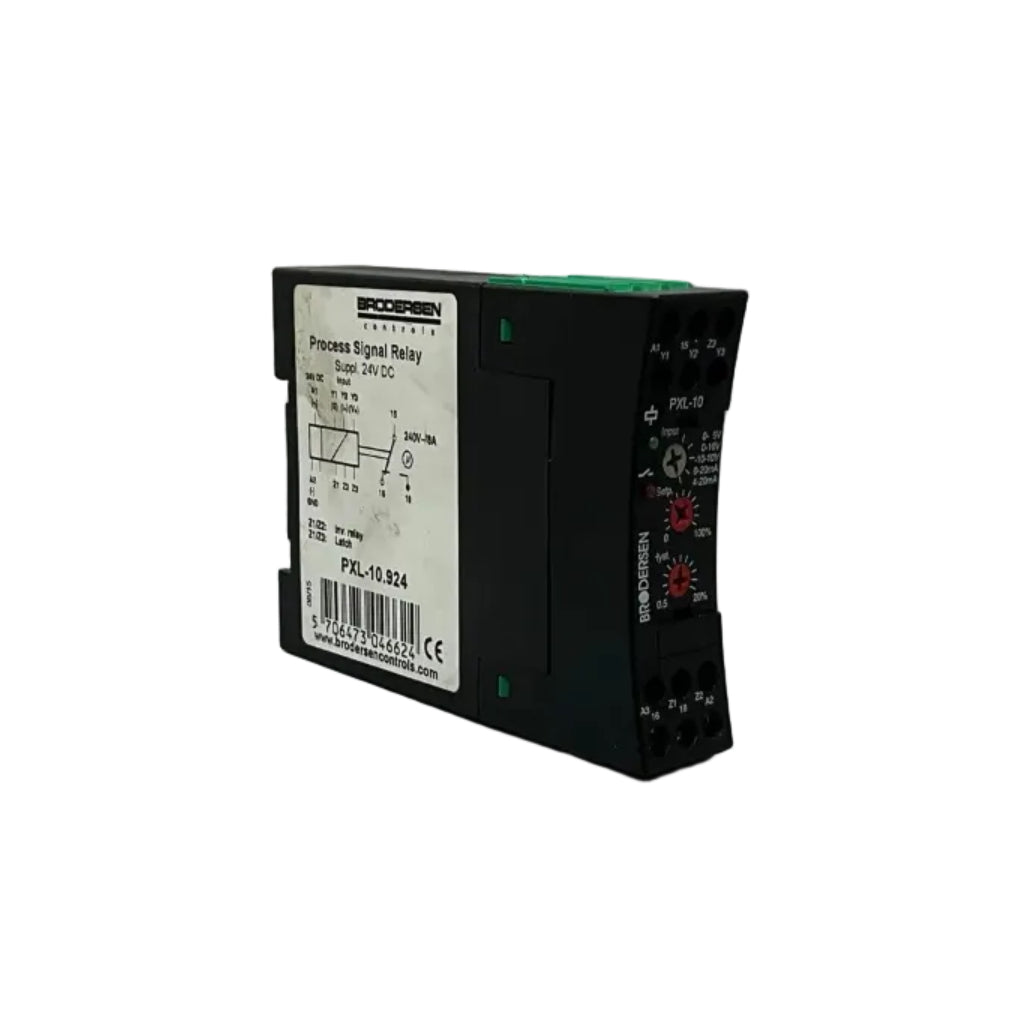

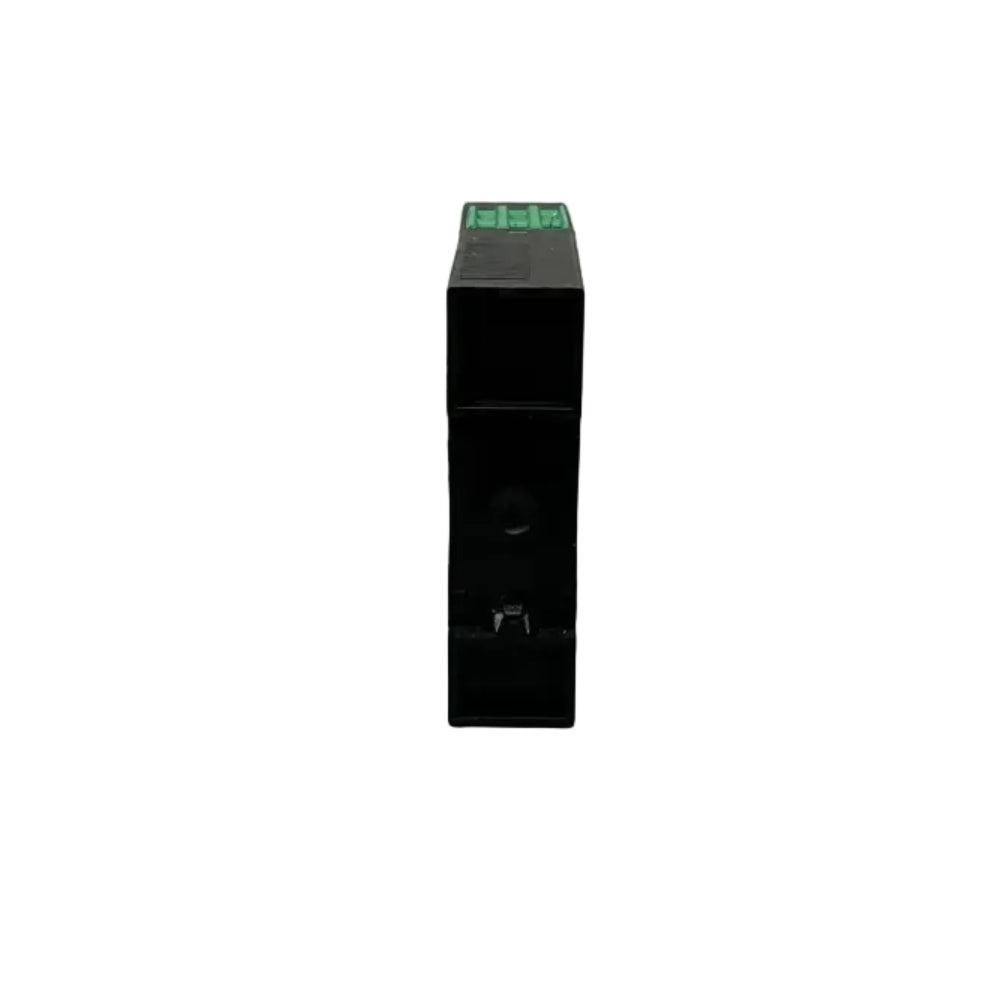

Brodersen PXL-10.924 Process Signal Threshhold Relay
Brodersen PXL-10.924 Process Signal Threshhold Relay
Kan beschikbaarheid voor afhalen niet laden
Levering:
Nederland & België via webshop.Andere landen? Neem contact met ons op voor verzending.
Verkoop en verzending door Used Industrial Parts
Op de bedrijfspagina van de aanbieder zijn ook de algemene- en verzendgegevens te vinden
De rollen van Laskoning.com en van onze partner
Onze partner is een professionele verkoper die via www.laskoning.com verkoopt. Wat houdt dit precies in?
De belangrijkste verantwoordelijkheden van onze partner:
Biedt het product te koop aan op www.laskoning.com
Verpakt het product eventueel met pakbon na het ontvangen van een order
Levert het product aan de klant
Mailt de factuur op aanvraag
Ontvangt en beoordeelt geretourneerde producten en handelt dit verder af
Zorgt voor de uitvoering van de wettelijke garantie (bijv. reparatie of vervanging als het artikel niet goed is) en/of extra garantie.
De partner blijft altijd zelf verantwoordelijk voor bovenstaande taken.
De belangrijkste verantwoordelijkheden van Laskoning.com:
zorgt dat jij via www.laskoning.com kunt bestellen en betalen zoals je bij ons gewend bent
- Brand: Brodersen (Brodersen Controls)
- Model: PXL-10.924
- Type: Process Signal Threshold Relay (PX Series)
- Part Number: PXL-10.924
- Technical Specs:
- Core Function: Monitoring, threshold evaluation, and limit control of standard analog process signals
- Multi-Input Range Selection: 0 to 5 V DC / 0 to 10 V DC / -10 to +10 V DC / 0 to 20 mA DC / 4 to 20 mA DC (Configurable via integrated front-panel DIP switches)
- Input Impedance: Voltage inputs: > 100 kΩ (Max 50 Vp-p) / Current inputs: 50 Ω (Max 50 mA)
- Setpoint / Threshold Adjustment: Front-accessible setpoint potentiometer scaling across the selected input range
- Hysteresis Range: Adjustable from ±0.5% to 20% of the span via front-panel adjustment dial
- Operating Voltage: 24 V DC
- Power Consumption: Max. 2 W / 2 VA
- Output Contact Configuration: 1 x Changeover / SPDT contact
- Contact Material: Silver Nickel alloy (AgNi 0.15) featuring a hardened gold plating (Au) layer
- Maximum Contact Rating (AC): 8 A at 240 V AC (Resistive load, cos φ = 1) / Max breaking capacity 2000 VA
- Maximum Contact Rating (DC): 8 A at 24 V DC / Max breaking capacity 50 to 270 W
- Minimum In-rush Current: 10 mA at 24 V DC
- Maximum In-rush Current: 15 A
- Galvanic Isolation: 3.75 kV AC

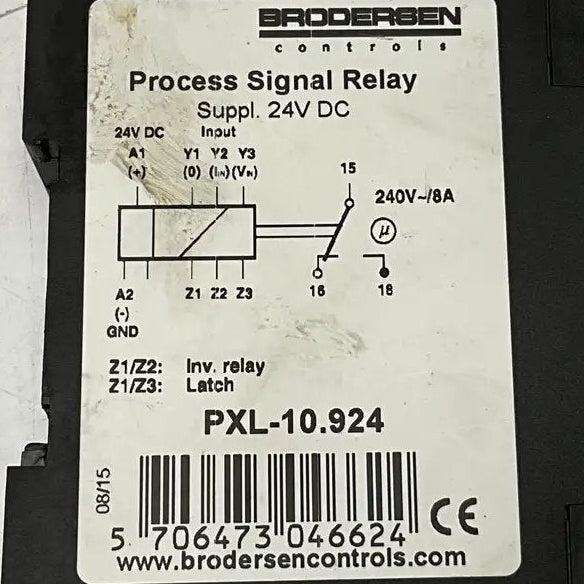

- Control Logic Functions: Integrated terminal strapping for function inversion and automatic locking/latch loop configuration

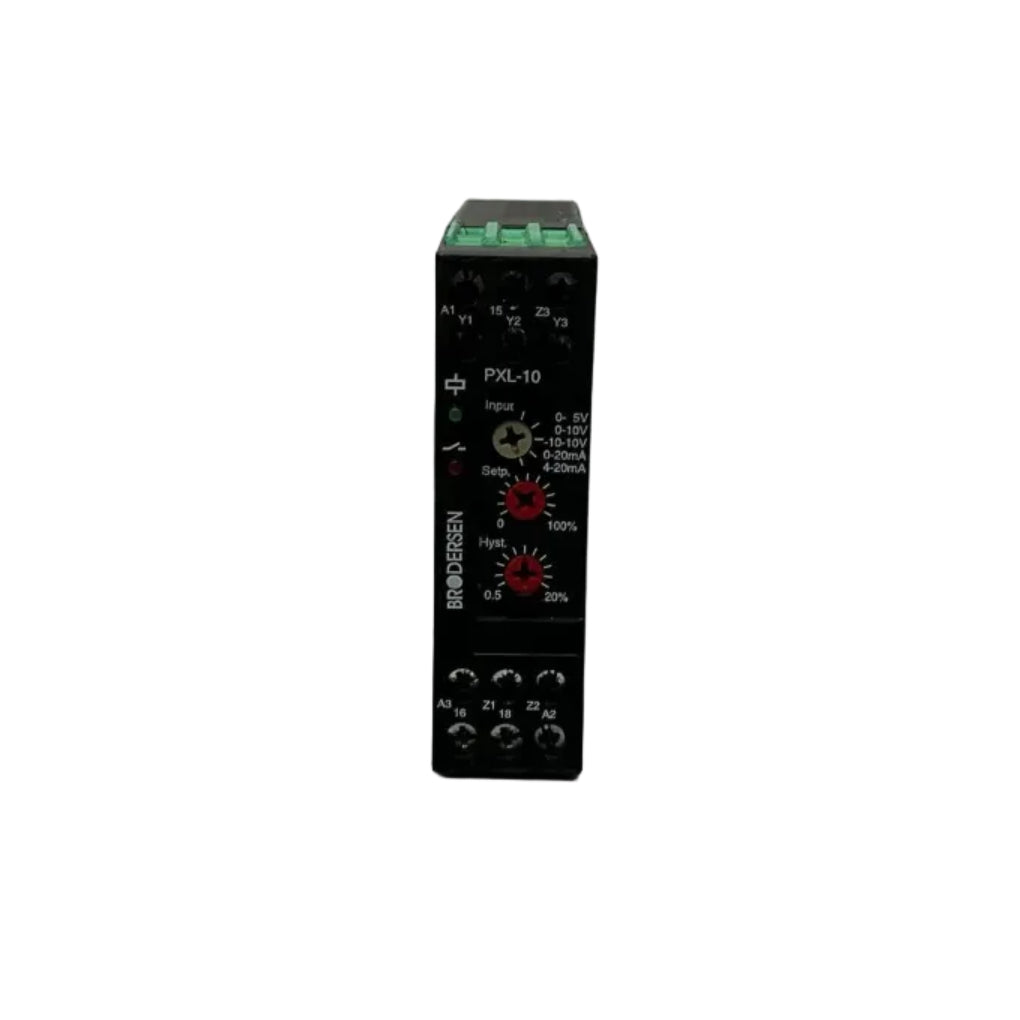

- Status Displays: Dual LED indicators; Green LED (Mains operating voltage present), Red LED (Output relay energized)

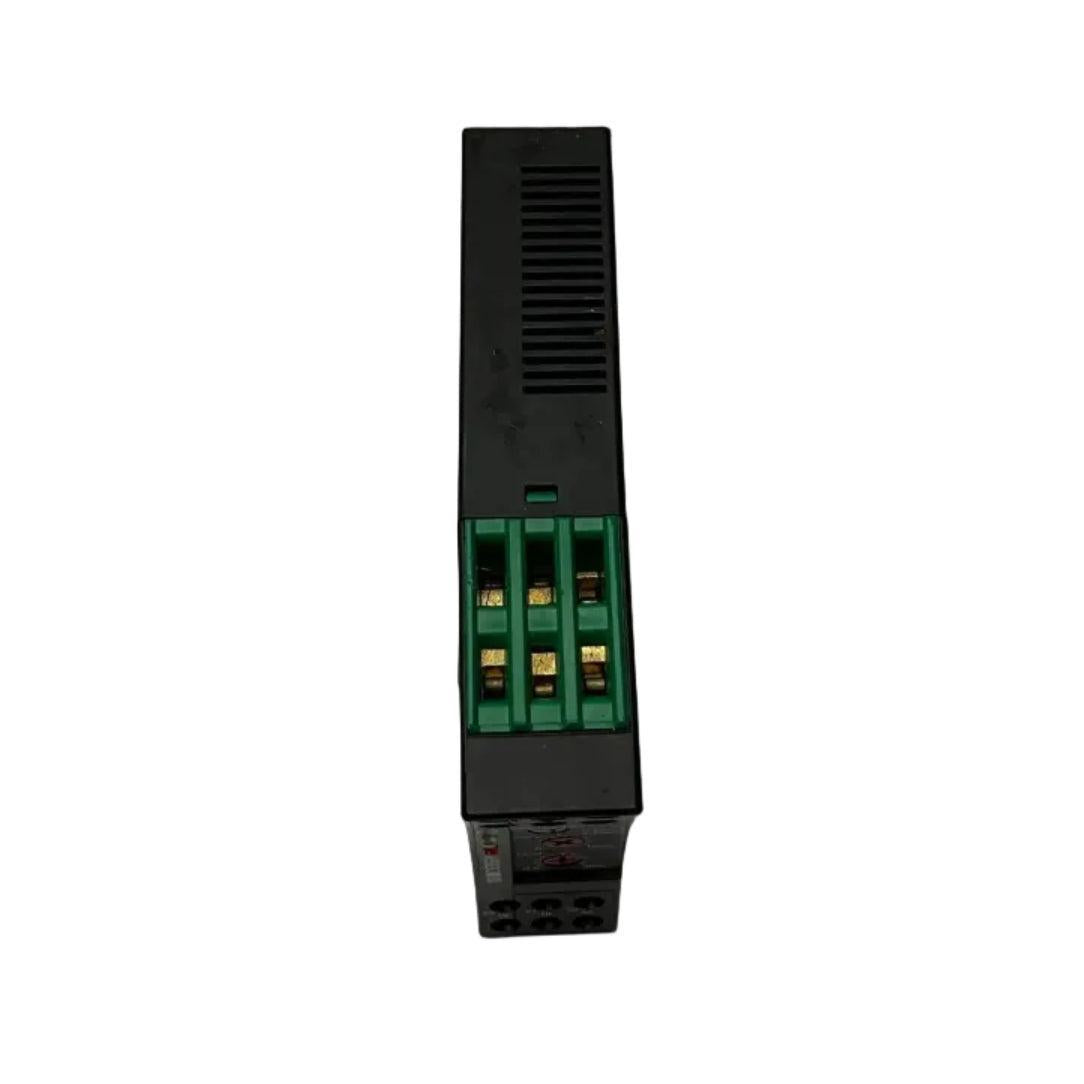

- Electrical Connection Type: Dual-compartment combined crosshead/slotted screw terminals (Max 2 x 2.5 mm² wire sizing)
- Status: Discontinued
- Structural Mounting Format: Top-hat standard 35mm DIN-rail profile attachment
- Enclosure Protection Class: IP20 finger-safe terminal layout
Weight: 180 g
Dimensions: 105 x 80 x 25 mm
Country of Origin: Denmark
HS Code: 8536.49.00
