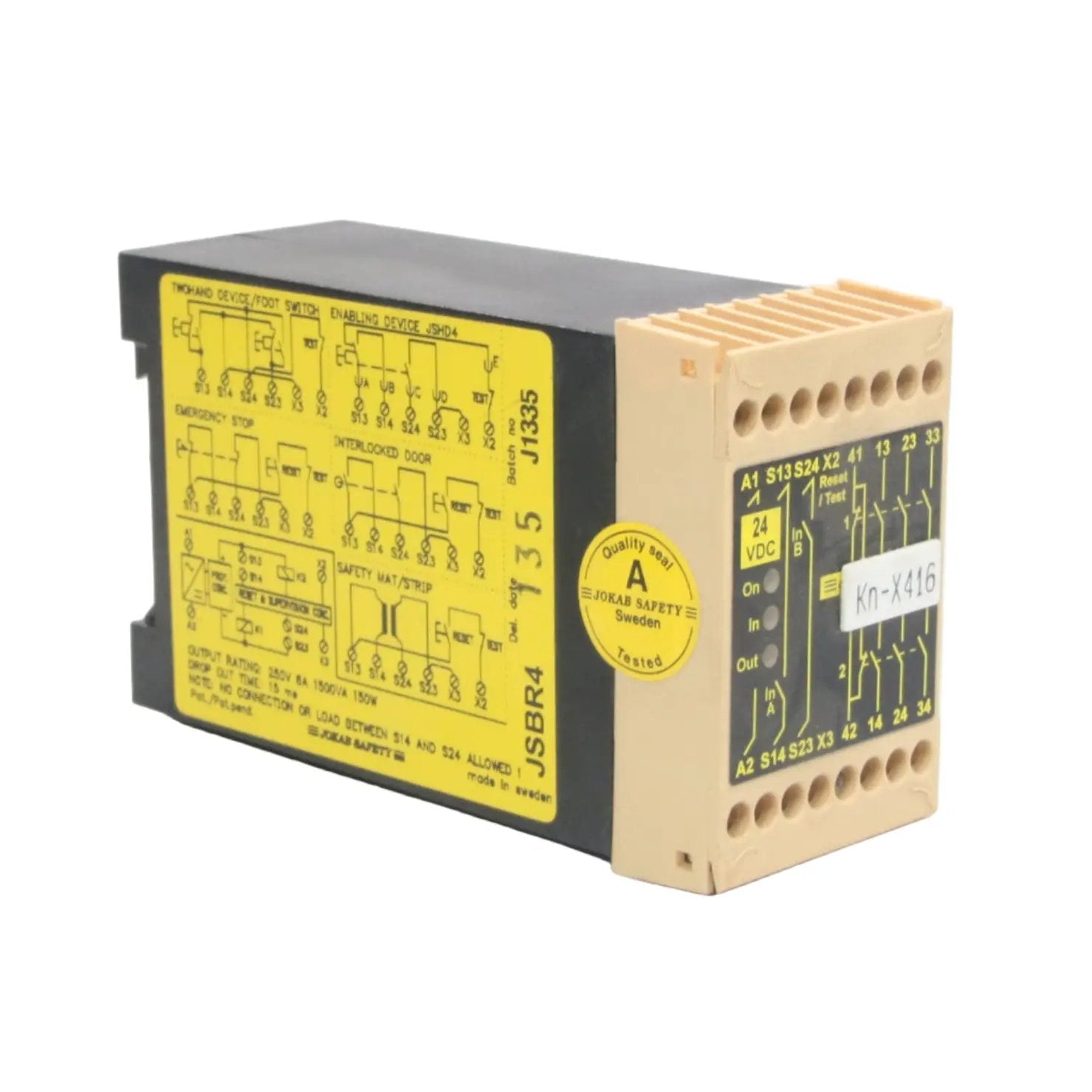

Jokab JSBR4 Safety Relay
Jokab JSBR4 Safety Relay
Kan beschikbaarheid voor afhalen niet laden
Levering:
Nederland & België via webshop.Andere landen? Neem contact met ons op voor verzending.
Verkoop en verzending door Used Industrial Parts
Op de bedrijfspagina van de aanbieder zijn ook de algemene- en verzendgegevens te vinden
De rollen van Laskoning.com en van onze partner
Onze partner is een professionele verkoper die via www.laskoning.com verkoopt. Wat houdt dit precies in?
De belangrijkste verantwoordelijkheden van onze partner:
Biedt het product te koop aan op www.laskoning.com
Verpakt het product eventueel met pakbon na het ontvangen van een order
Levert het product aan de klant
Mailt de factuur op aanvraag
Ontvangt en beoordeelt geretourneerde producten en handelt dit verder af
Zorgt voor de uitvoering van de wettelijke garantie (bijv. reparatie of vervanging als het artikel niet goed is) en/of extra garantie.
De partner blijft altijd zelf verantwoordelijk voor bovenstaande taken.
De belangrijkste verantwoordelijkheden van Laskoning.com:
zorgt dat jij via www.laskoning.com kunt bestellen en betalen zoals je bij ons gewend bent
Jokab JSBR4 Safety Relay Specifications:
- Product Type: Safety Relay
- Manufacturer: ABB Jokab Safety
- Model: JSBR4

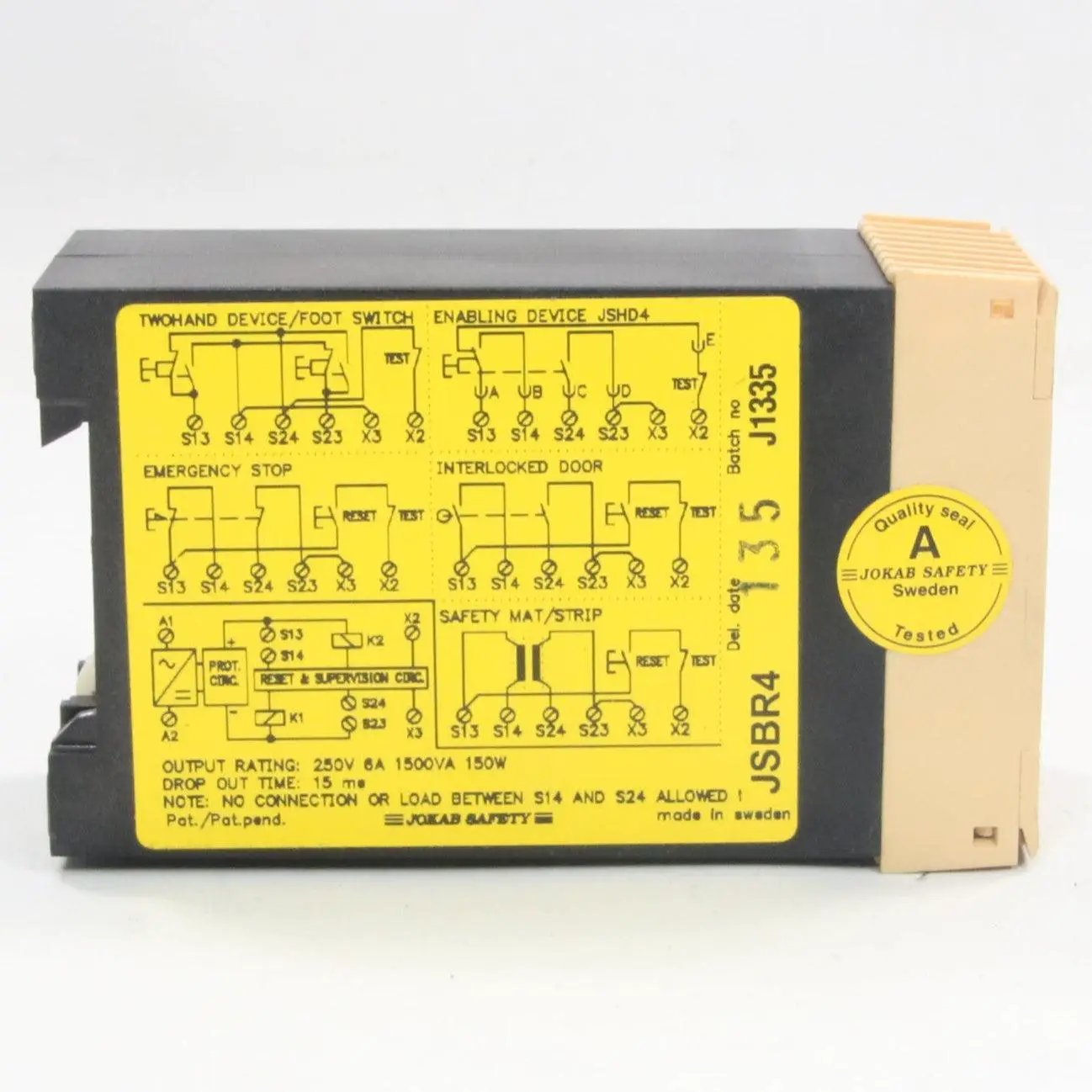

- Device Application: Monitoring of two-hand devices (type IIIc), emergency stops, interlocked gates/hatches, contact strips, safety mats, foot-operated switches
-
Article Numbers / Ordering Data:
- 2TLJ010002R0000
- Supply Voltage: 24 V DC,
- Power Consumption: 1.3 W (DC)
- Inputs: 2 dual-channel inputs (S13-S14, S23-S24), both must be closed to activate safety outputs
-
Input Characteristics:
- Short-circuit across inputs causes output contacts to open
- Continuous short-circuit tolerant without relay damage
-
Reset Function: Manual supervised reset (close and open reset input X2 to prevent unintentional reset)
- Reset input monitors contactors/valves for return to initial position
- Prevents reset if reset button is jammed or short-circuited
- Two-Hand Device Operation: Both buttons must be pressed within 0.5 s to close outputs
- Safety Outputs: 3 N/O (normally open) contacts (13-14, 23-24, 33-34, internally series-connected)
- Auxiliary Output: 1 N/C (normally closed) contact (41-42, for indication only, e.g., gate opened)
-
Contact Rating:
- Max. Switching Capacity: 6 A at 250 V AC, 1500 VA
- Max. Breaking Capacity: Not specified (confirm with supplier; typically matches contact rating)
-
Safety Level:
- Category 4 / PL e (EN 954-1 / EN ISO 13849-1)
- SIL 3 (EN 61508, assumed based on similar ABB Jokab relays)
-
Response Time:
- Stop signal: Immediate upon short-circuit, input opening, or power failure
- Reset activation: Requires reset input to close and open
- Connection Type: Screw terminals
- Mounting: DIN rail (35 mm)
- Housing Material: Plastic (black and beige)
- IP Degree of Protection: IP20 (terminals), IP40 (housing, typical for safety relays)
-

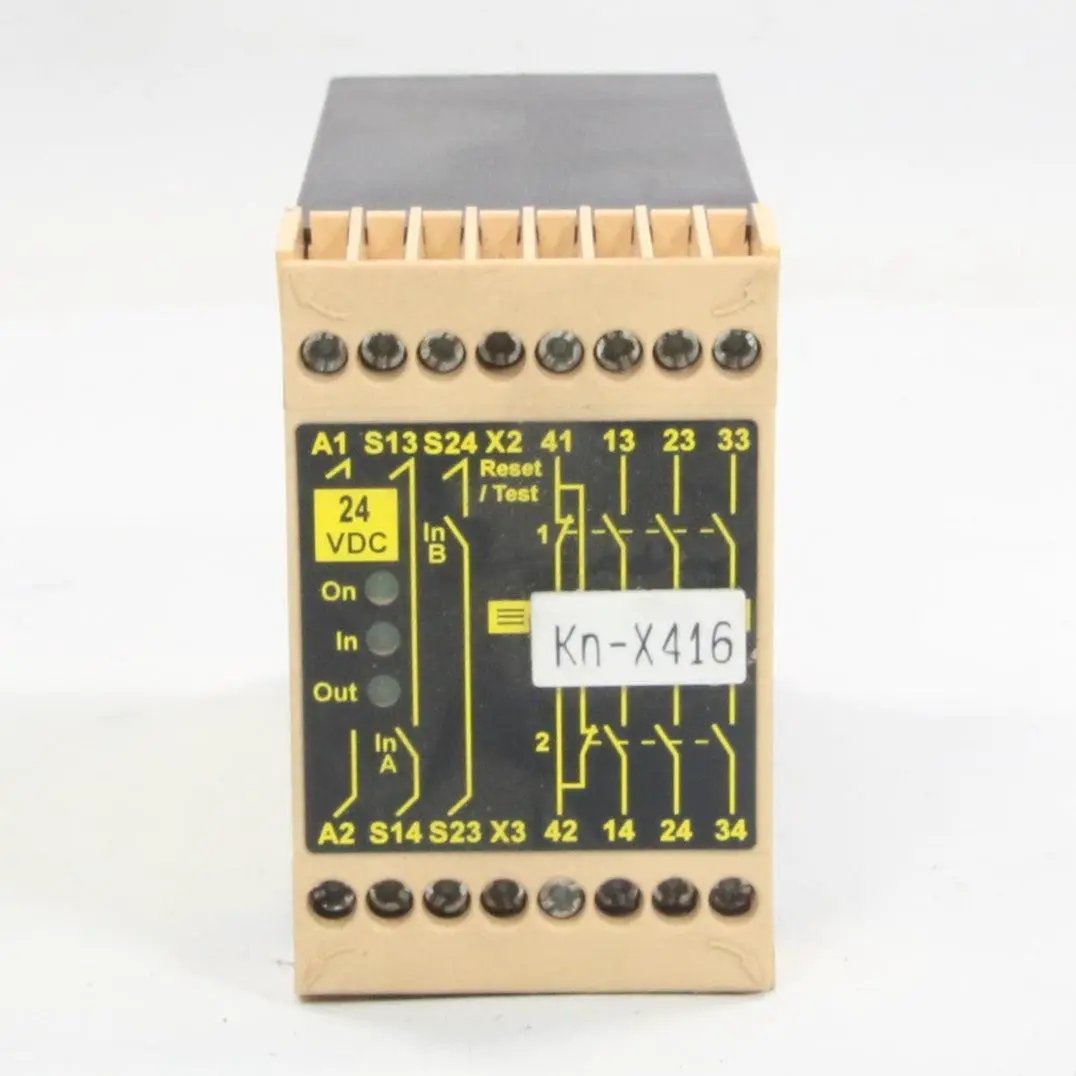

LED Indication:
- Power supply: “On” LED
- Inputs: “In” LED (on when inputs S13-S14, S23-S24 are closed)
- Outputs: “Out” LED (on when safety outputs are closed)
- Ambient Air Temperature for Operation: -10 to 55 °C
- Ambient Air Temperature for Storage: -40 to 70 °C
- Standards Compliance: EN 954-1, EN ISO 13849-1, EN 60204-1
- Product Certifications: CE, TÜV, UL (based on similar ABB Jokab Safety products)
-
Special Features:
- Dual supervised safety function (no dangerous function on component failure, short-circuit, or external disturbance)
- Robust design tolerates continuous short-circuits without damage
- Suitable for safety mats/strips (stop on short-circuit between channels A and B)
- Test input for monitoring contactors/valves
-
Dimensions:
- Width: 45 mm
- Height: 120 mm
- Depth: 120 mm
- Weight: 0,35 kg
- HS Code: 8536.49.00
- Country of Origin: Sweden
