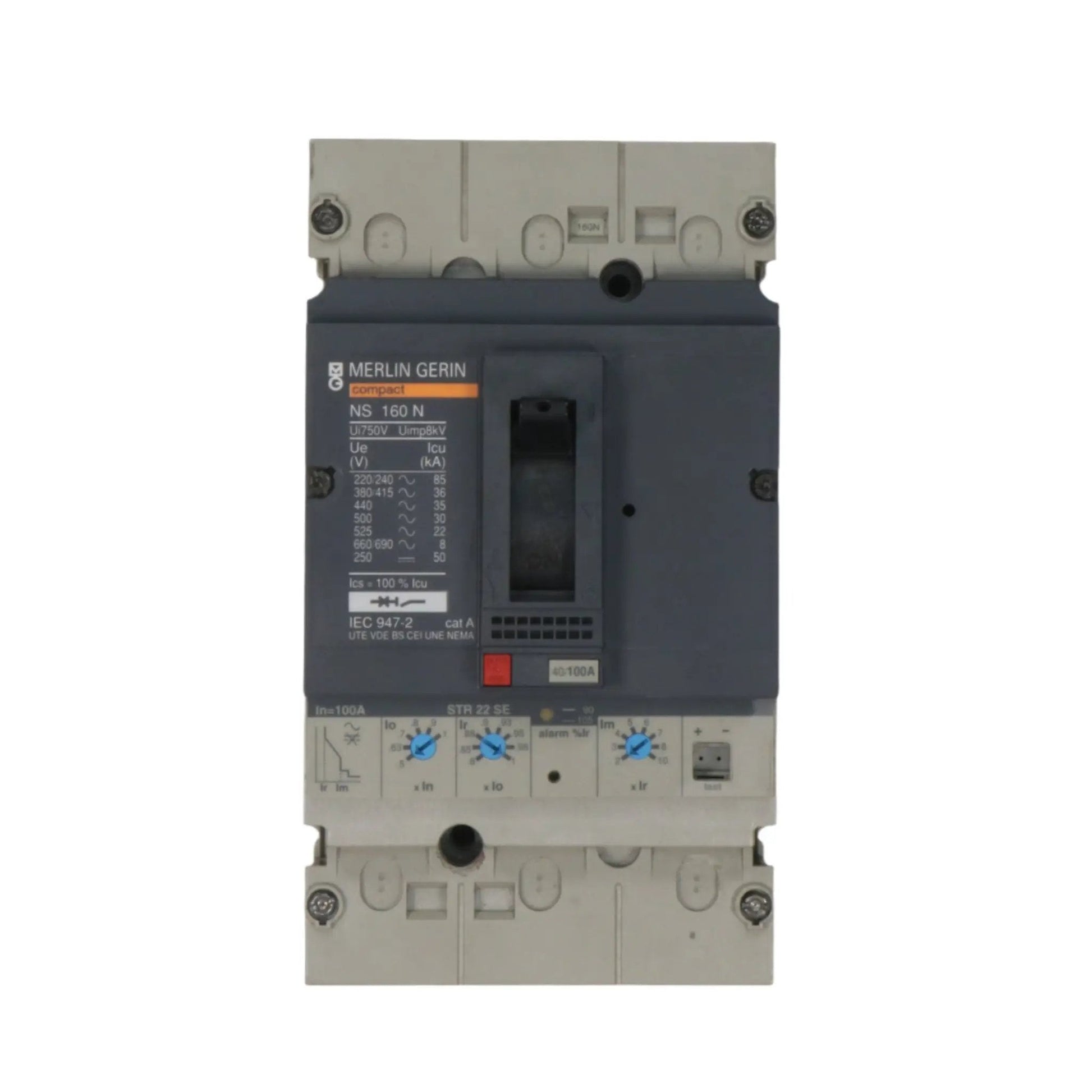

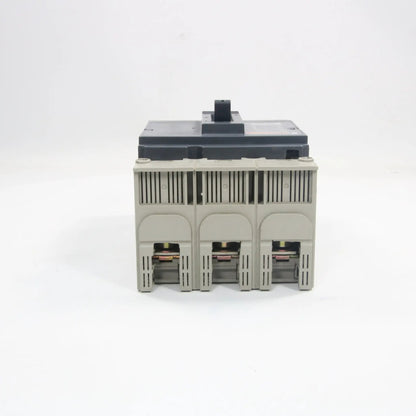

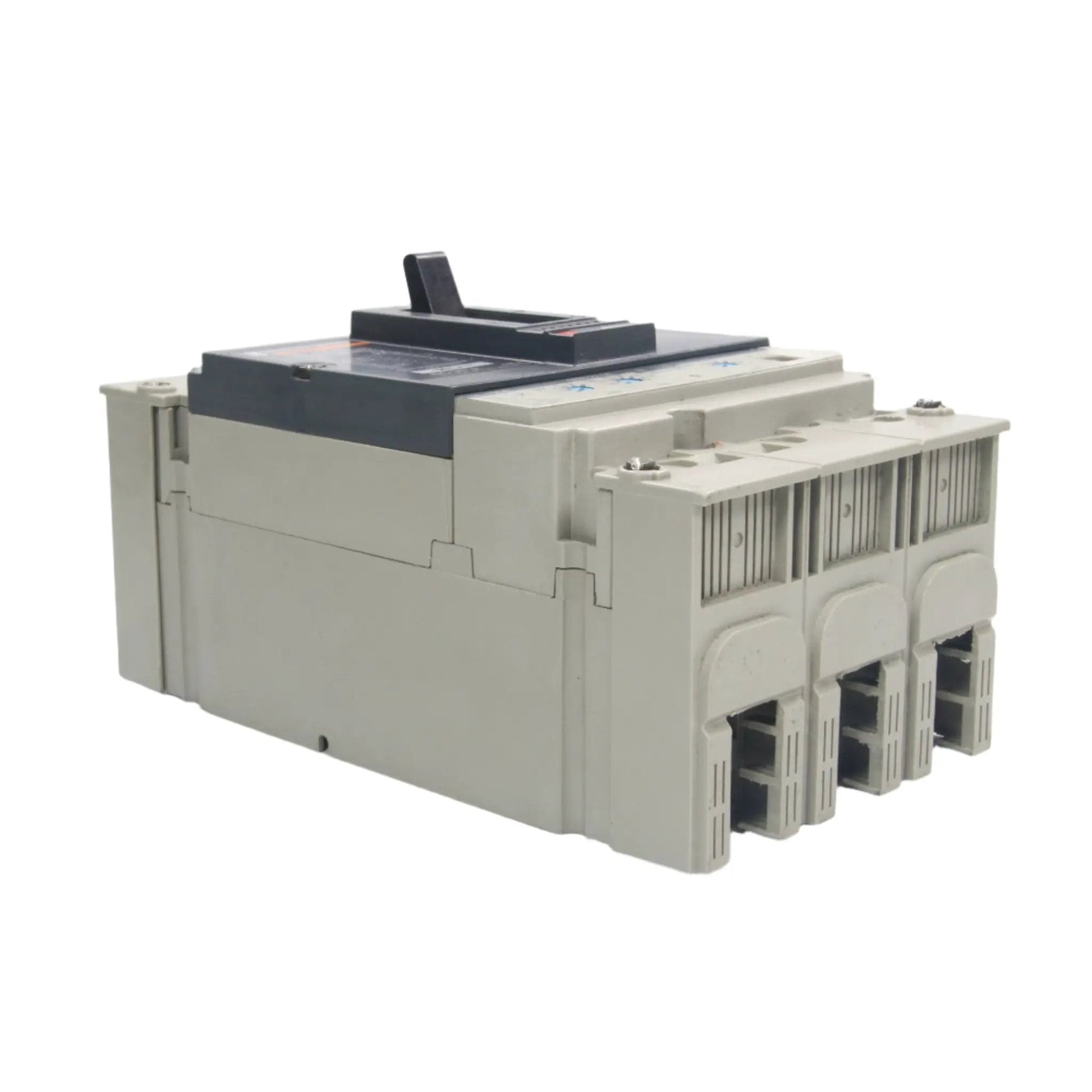

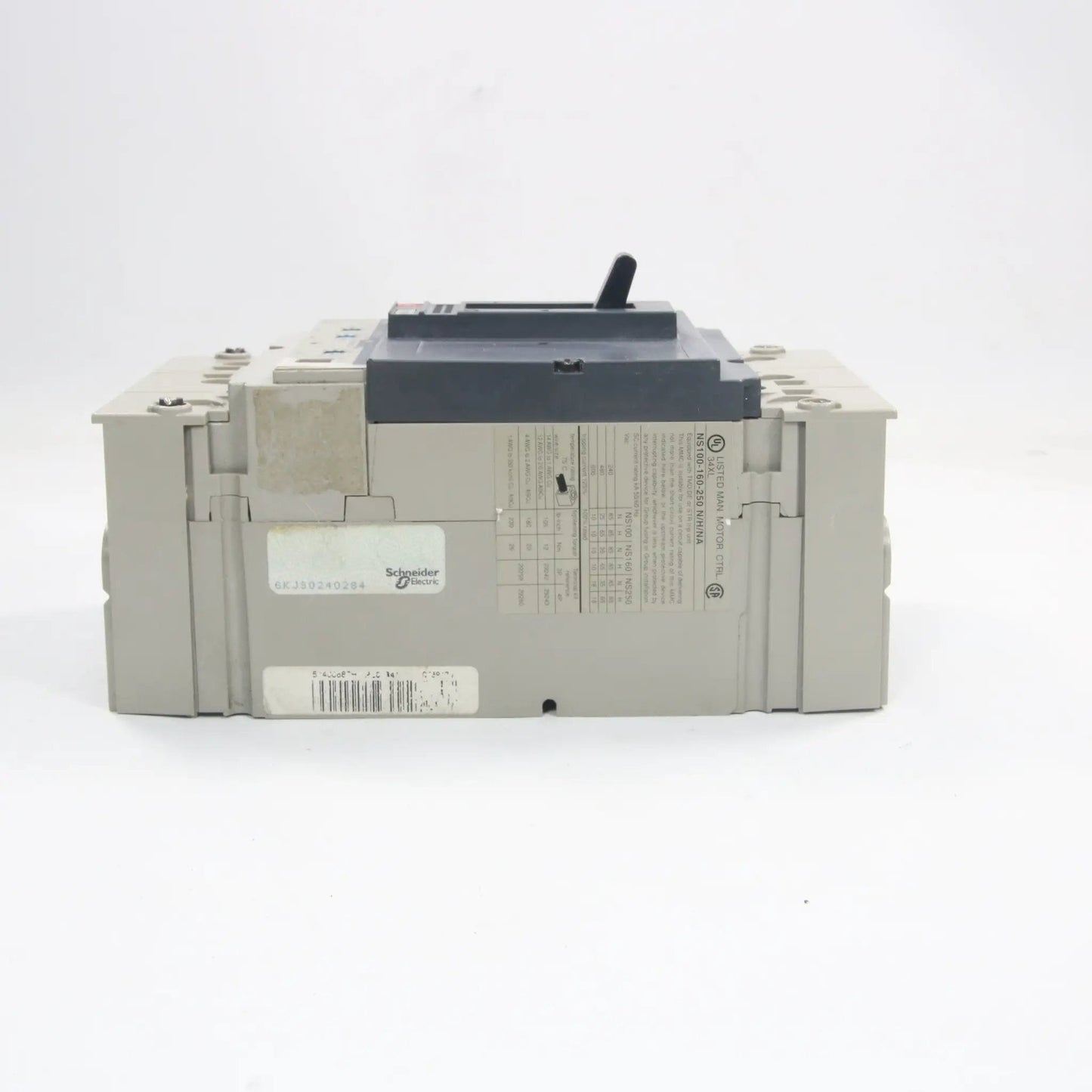

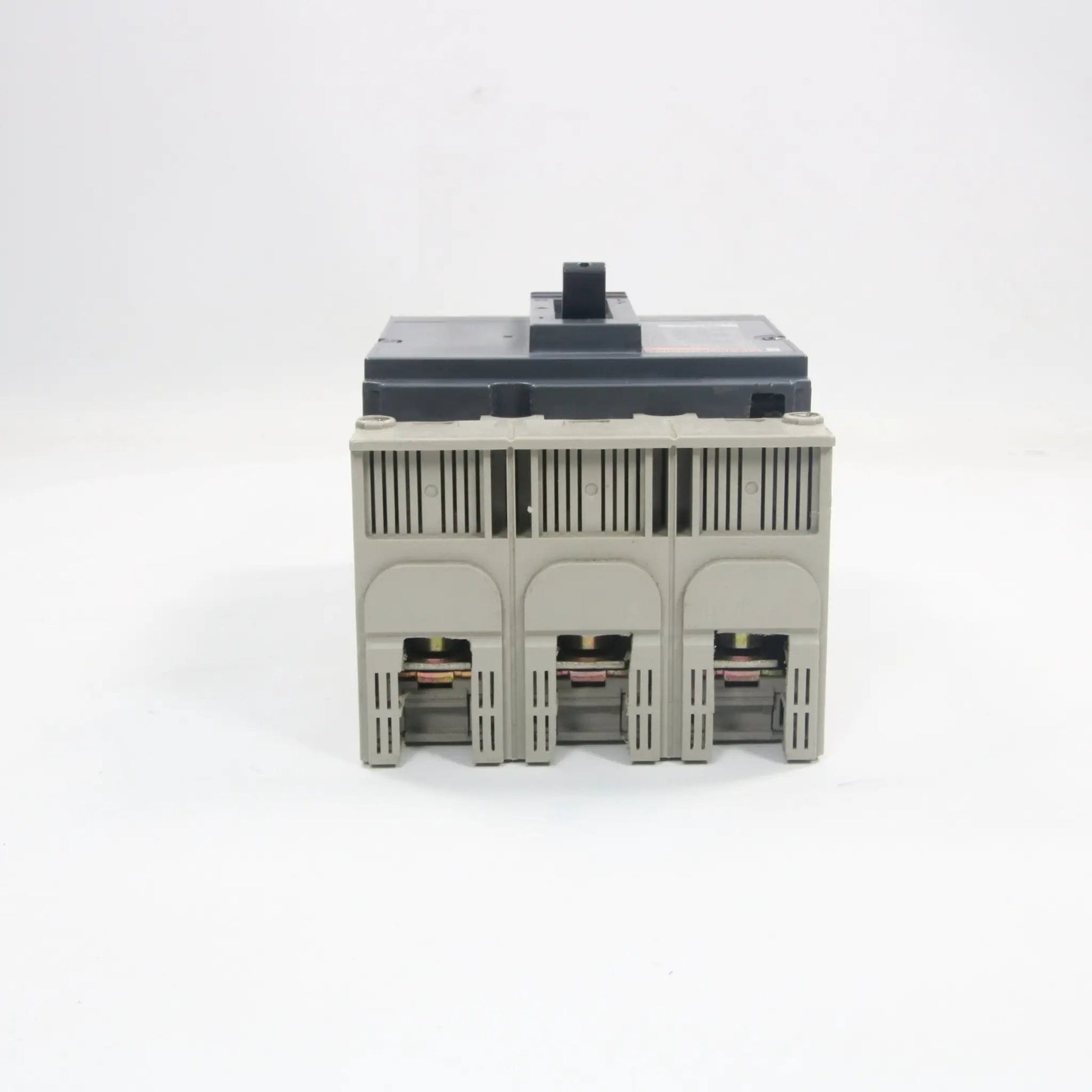

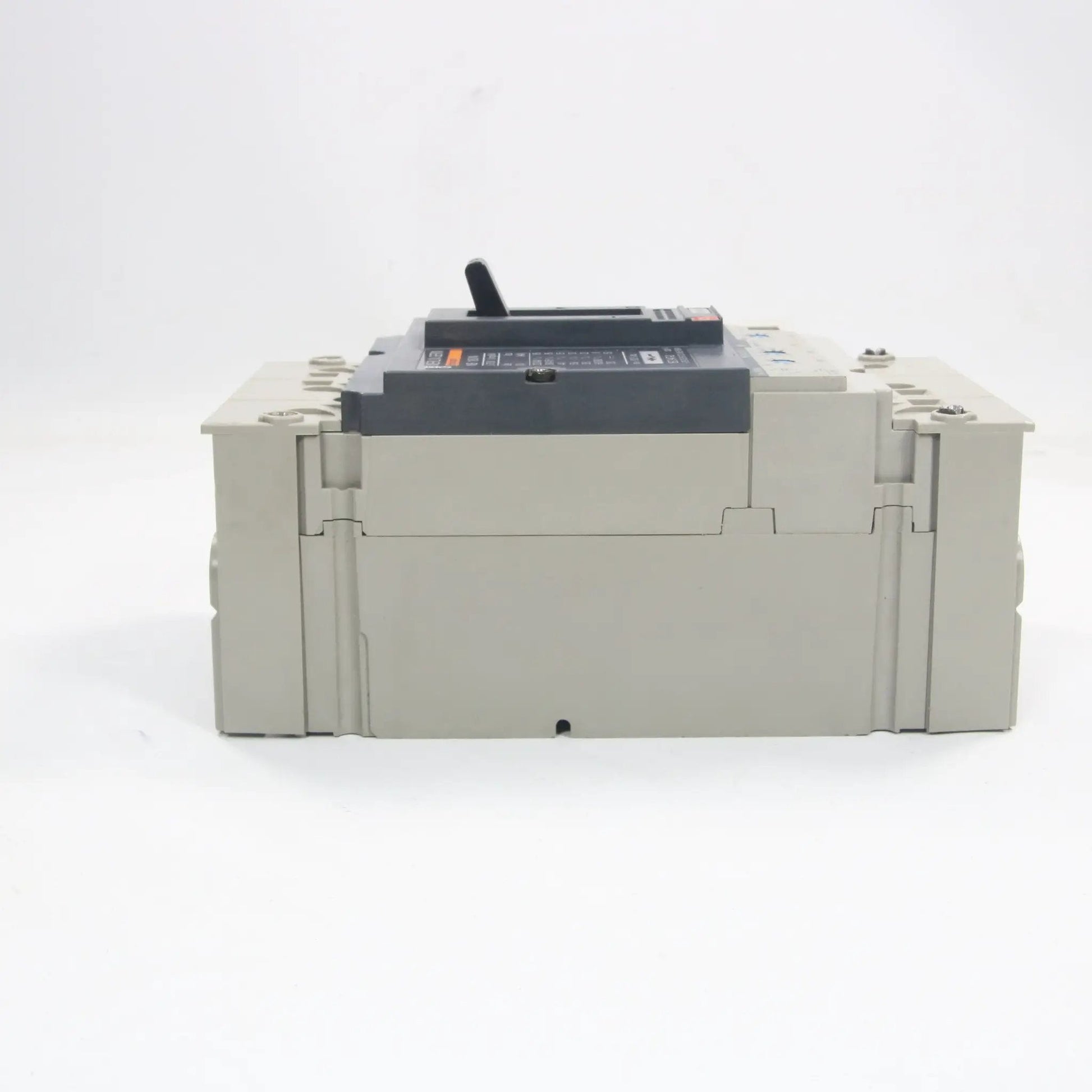

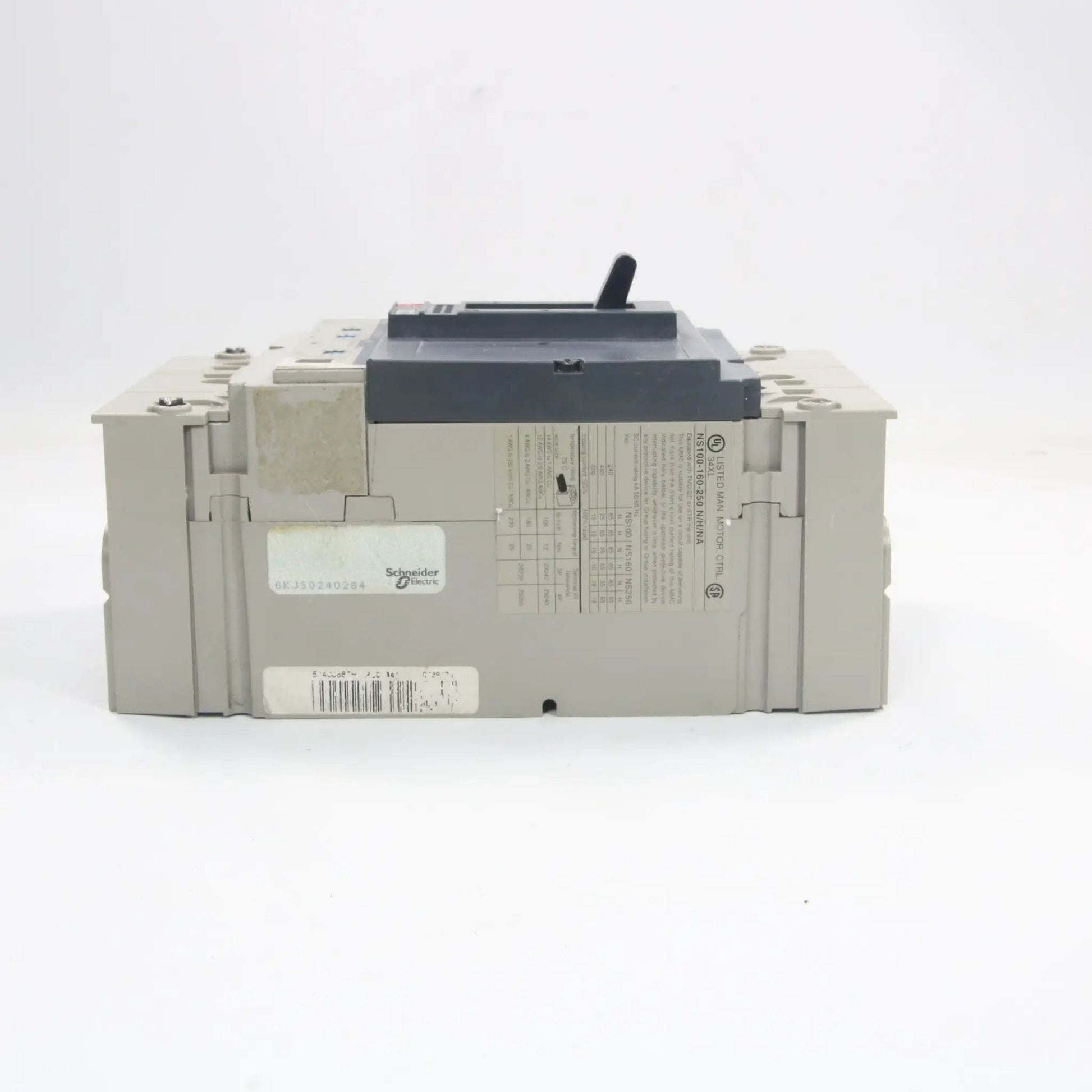

Merlin Gerin NS 160 N STR 22 SE
Merlin Gerin NS 160 N STR 22 SE
Kan beschikbaarheid voor afhalen niet laden
Levering:
Nederland & België via webshop.Andere landen? Neem contact met ons op voor verzending.
Verkoop en verzending door Used Industrial Parts
Op de bedrijfspagina van de aanbieder zijn ook de algemene- en verzendgegevens te vinden
De rollen van Laskoning.com en van onze partner
Onze partner is een professionele verkoper die via www.laskoning.com verkoopt. Wat houdt dit precies in?
De belangrijkste verantwoordelijkheden van onze partner:
Biedt het product te koop aan op www.laskoning.com
Verpakt het product eventueel met pakbon na het ontvangen van een order
Levert het product aan de klant
Mailt de factuur op aanvraag
Ontvangt en beoordeelt geretourneerde producten en handelt dit verder af
Zorgt voor de uitvoering van de wettelijke garantie (bijv. reparatie of vervanging als het artikel niet goed is) en/of extra garantie.
De partner blijft altijd zelf verantwoordelijk voor bovenstaande taken.
De belangrijkste verantwoordelijkheden van Laskoning.com:
zorgt dat jij via www.laskoning.com kunt bestellen en betalen zoals je bij ons gewend bent
Merlin Gerin NS160N STR22SE Circuit Breaker Specifications
- Product Type: Molded Case Circuit Breaker
- Manufacturer: Schneider Electric (Merlin Gerin)
- Model: NS160N STR22SE
- Device Application: Distribution
- Poles Description: 3P3T (3 poles, 3 protected)
-
Rated Current (In):
- 150 A at 65 °C
- 160 A at 40 °C
- Trip Unit Name: STR22SE
- Trip Unit Technology: Electronic
-
Trip Unit Rating:
- 36 A at 70 °C
- 38 A at 60 °C
- 40 A at 20 °C
-
Protection Type:
- Overload protection (long time)
- Short-time short-circuit protection
- Instantaneous short-circuit protection
- Rated Insulation Voltage (Ui): 750 V AC 50/60 Hz (IEC 60947-2)
- Rated Impulse Withstand Voltage (Uimp): 8 kV (IEC 60947-2)
-
Rated Operational Voltage (Ue):
- 690 V AC 50/60 Hz (IEC 60947-2)
- 750 V DC (IEC 60947-2)
- Network Type: AC, DC
- Network Frequency: 50/60 Hz
- Breaking Capacity Code: N
-
Breaking Capacity (Icu):
- 85 kA at 220/240 V AC 50/60 Hz
- 36 kA at 380/415 V AC 50/60 Hz
- 35 kA at 440 V AC 50/60 Hz
- 30 kA at 500 V AC 50/60 Hz
- 22 kA at 525 V AC 50/60 Hz
- 8 kA at 660/690 V AC 50/60 Hz
- 10 kA at 600 V AC 50/60 Hz (UL 508)
- 35 kA at 480 V AC 50/60 Hz (UL 508)
- 85 kA at 240 V AC 50/60 Hz (UL 508)
-
Rated Service Breaking Capacity (Ics):
- 85 kA at 220/240 V AC 50/60 Hz
- 36 kA at 380/415 V AC 50/60 Hz
- 35 kA at 440 V AC 50/60 Hz
- 30 kA at 500 V AC 50/60 Hz
- 22 kA at 525 V AC 50/60 Hz
- 8 kA at 660/690 V AC 50/60 Hz
- Suitability for Isolation: Yes (IEC 60947-2)
- Utilization Category: Category A
- Control Type: Toggle
- Mounting Mode: Fixed
- Mounting Support: Backplate
- Connection Type: Front connection (upside and downside)
- Connection Pitch: 35 mm
- Long Time Pick-Up Adjustment Type (Ir): Adjustable, 48 settings
- Long Time Pick-Up Adjustment Range: 0.4 to 1 x In
- Long Time Delay Adjustment Type: Fixed
-
Long Time Delay Adjustment Range:
- 90–180 s at 1.5 x Ir
- 3.2–5 s at 7.2 x Ir
- 5–7.5 s at 6 x Ir
- Short-Time Pick-Up Adjustment Type (Isd): Adjustable, 8 settings
- Short-Time Pick-Up Adjustment Range: 2 to 10 x Ir
- Short-Time Delay Adjustment Type: Fixed
- Short-Time Delay Adjustment Range: 0.04–0.06 s
- Instantaneous Pick-Up Adjustment Type (Ii): Fixed
- Instantaneous Pick-Up Adjustment Range: ≥ 11 x In
- Display Type: LED
- Mechanical Durability: 40,000 cycles
-
Electrical Durability:
- 20,000 cycles at 440 V AC 50/60 Hz (In)
- 40,000 cycles at 440 V AC 50/60 Hz (In/2)
- Pollution Degree: 3 (IEC 60947)
- IP Degree of Protection: IP40 (IEC 60529)
- IK Degree of Protection: IK07 (EN 50102)
- Ambient Air Temperature for Operation: -25 to 70 °C
- Ambient Air Temperature for Storage: -50 to 85 °C
- Standards Compliance: IEC 60947-2
- Product Certifications: ASTA, LCIE, KEMA, ASEFA
- Warranty: 12 months BY UIP
-
Dimensions:
- Height: 161 mm
- Width: 105 mm
- Depth: 86 mm
- Weight: 2 kg
- HS Code: 8536.20.90
- Country of Origin: France
