Merlin Gerlin Circuit Breaker Compact NS100N TM100D
Merlin Gerlin Circuit Breaker Compact NS100N TM100D
Kan beschikbaarheid voor afhalen niet laden
Levering:
Nederland & België via webshop.Andere landen? Neem contact met ons op voor verzending.
Verkoop en verzending door Used Industrial Parts
Op de bedrijfspagina van de aanbieder zijn ook de algemene- en verzendgegevens te vinden
De rollen van Laskoning.com en van onze partner
Onze partner is een professionele verkoper die via www.laskoning.com verkoopt. Wat houdt dit precies in?
De belangrijkste verantwoordelijkheden van onze partner:
Biedt het product te koop aan op www.laskoning.com
Verpakt het product eventueel met pakbon na het ontvangen van een order
Levert het product aan de klant
Mailt de factuur op aanvraag
Ontvangt en beoordeelt geretourneerde producten en handelt dit verder af
Zorgt voor de uitvoering van de wettelijke garantie (bijv. reparatie of vervanging als het artikel niet goed is) en/of extra garantie.
De partner blijft altijd zelf verantwoordelijk voor bovenstaande taken.
De belangrijkste verantwoordelijkheden van Laskoning.com:
zorgt dat jij via www.laskoning.com kunt bestellen en betalen zoals je bij ons gewend bent

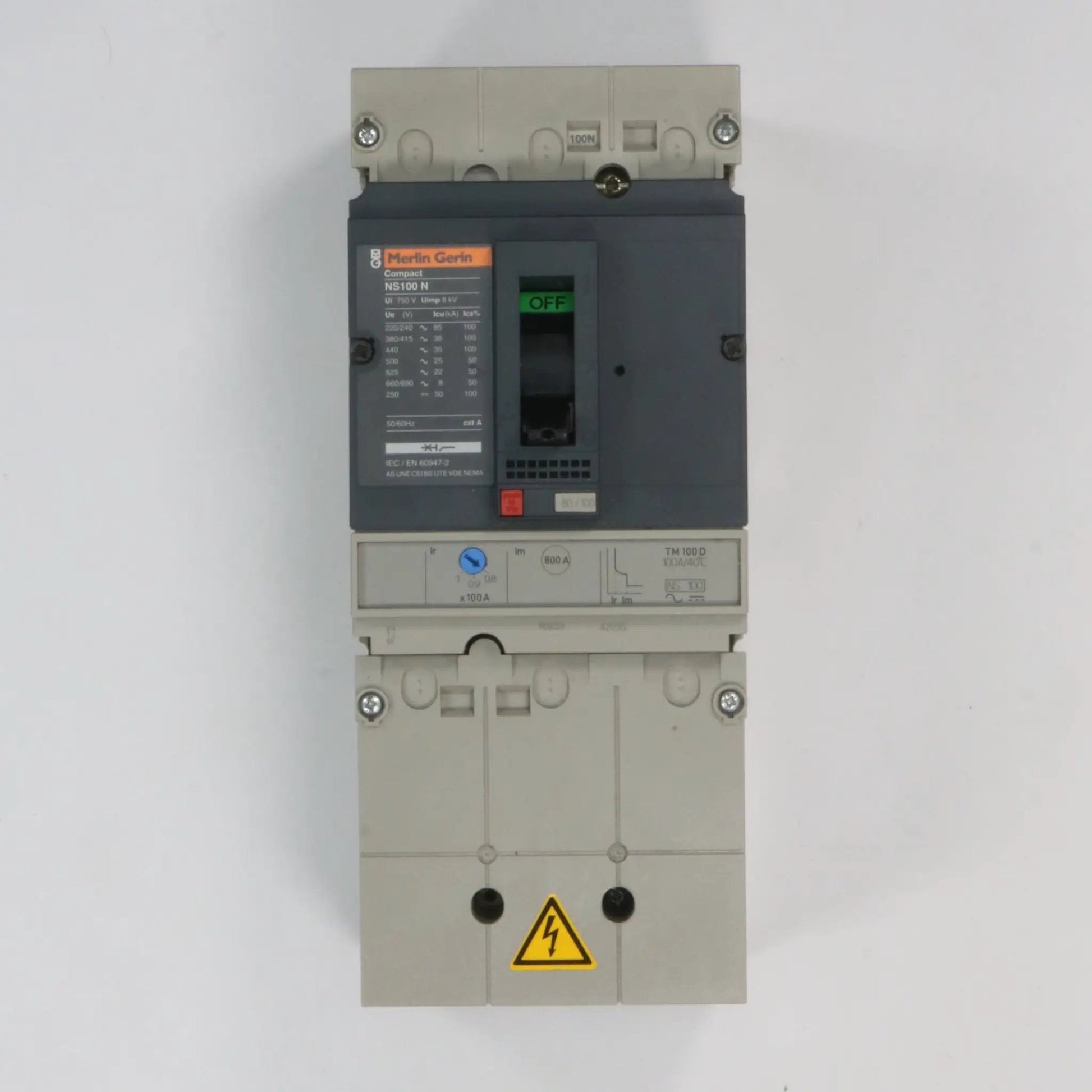

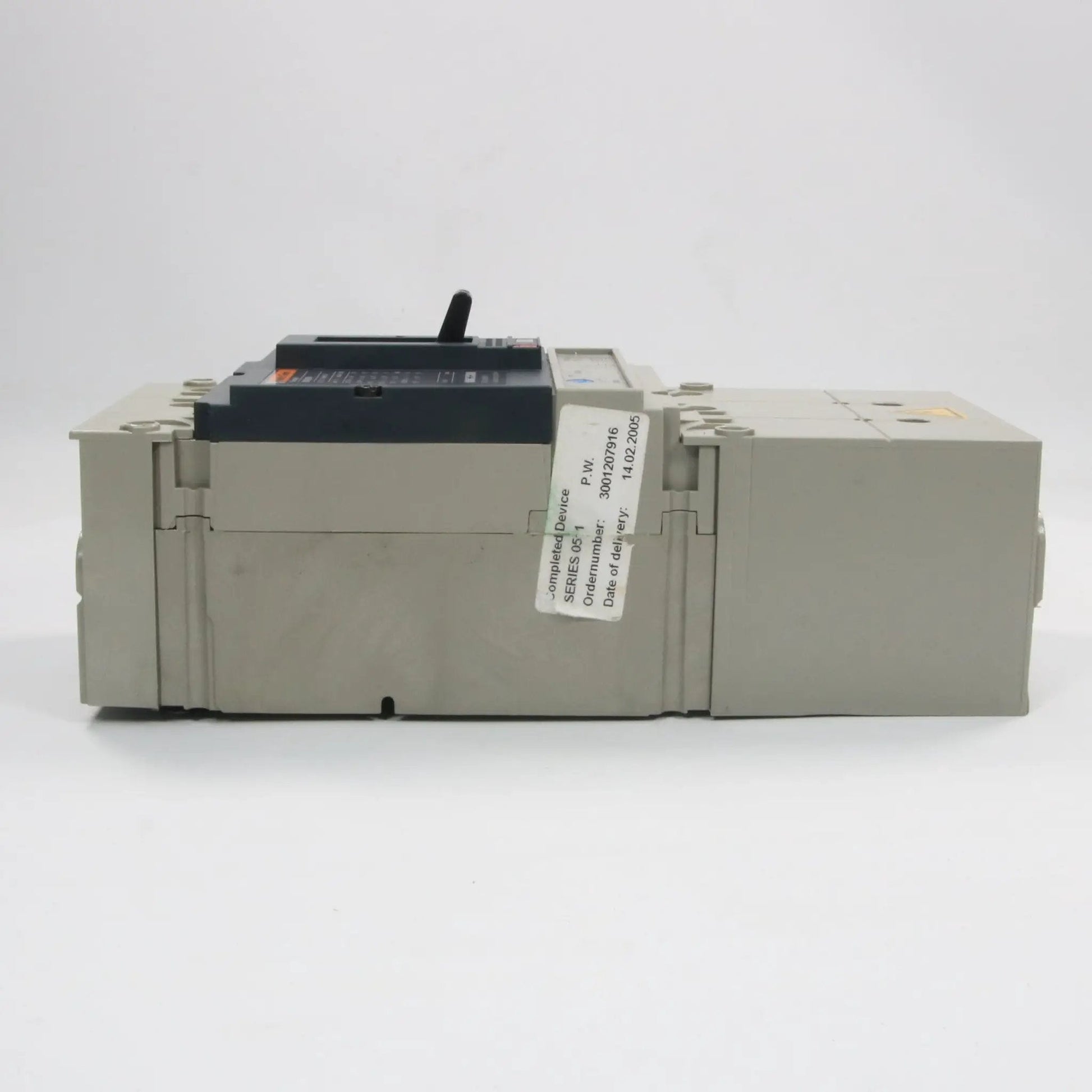

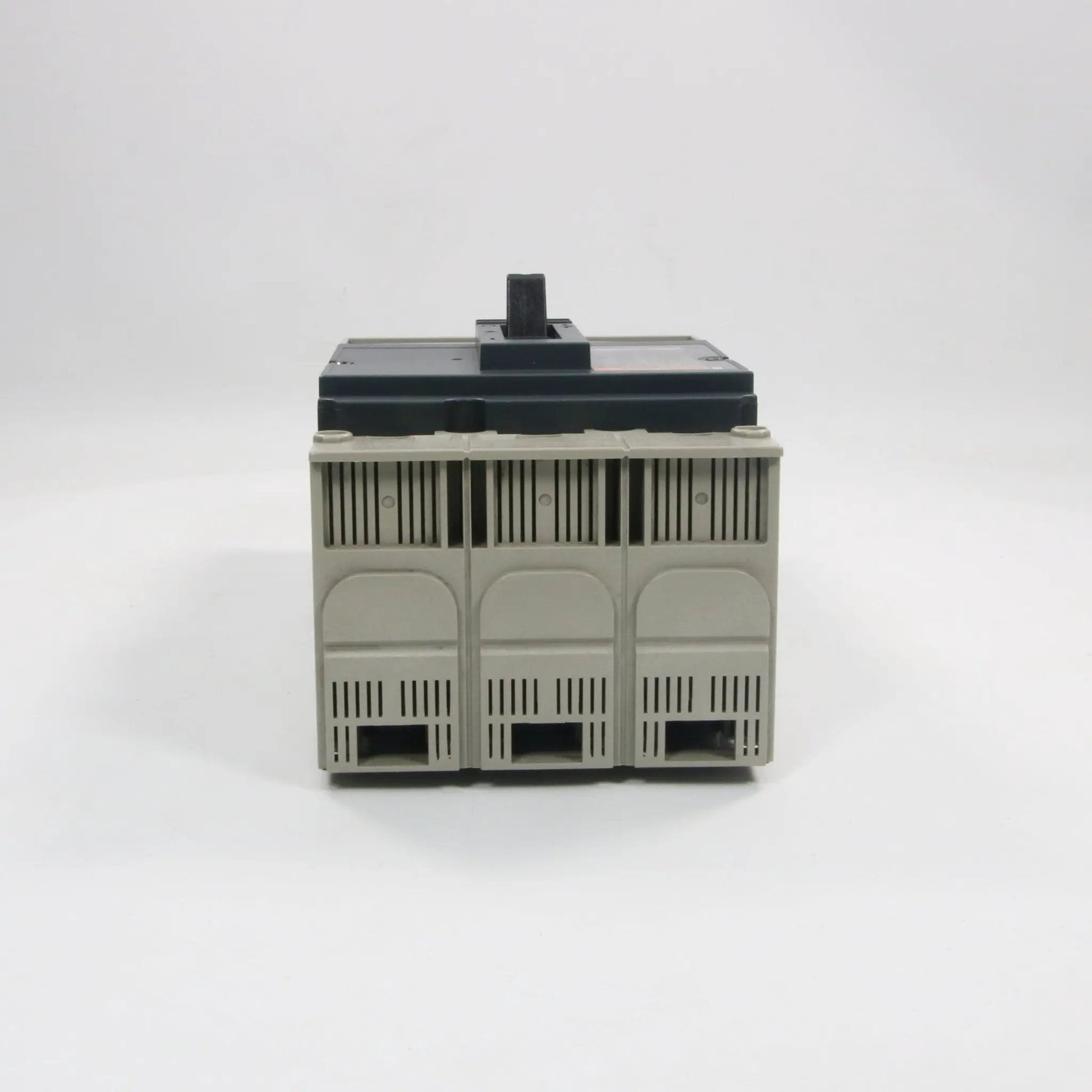

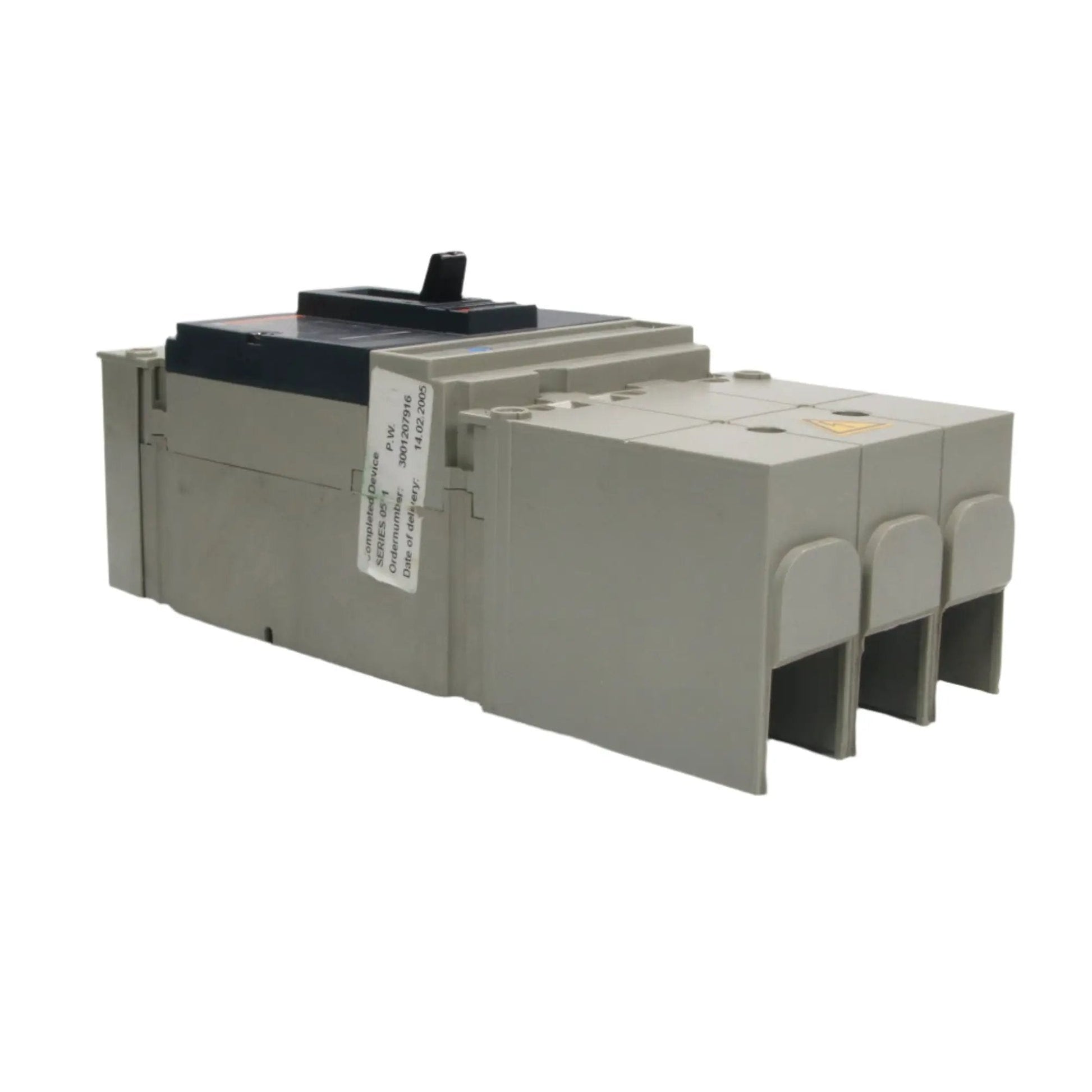

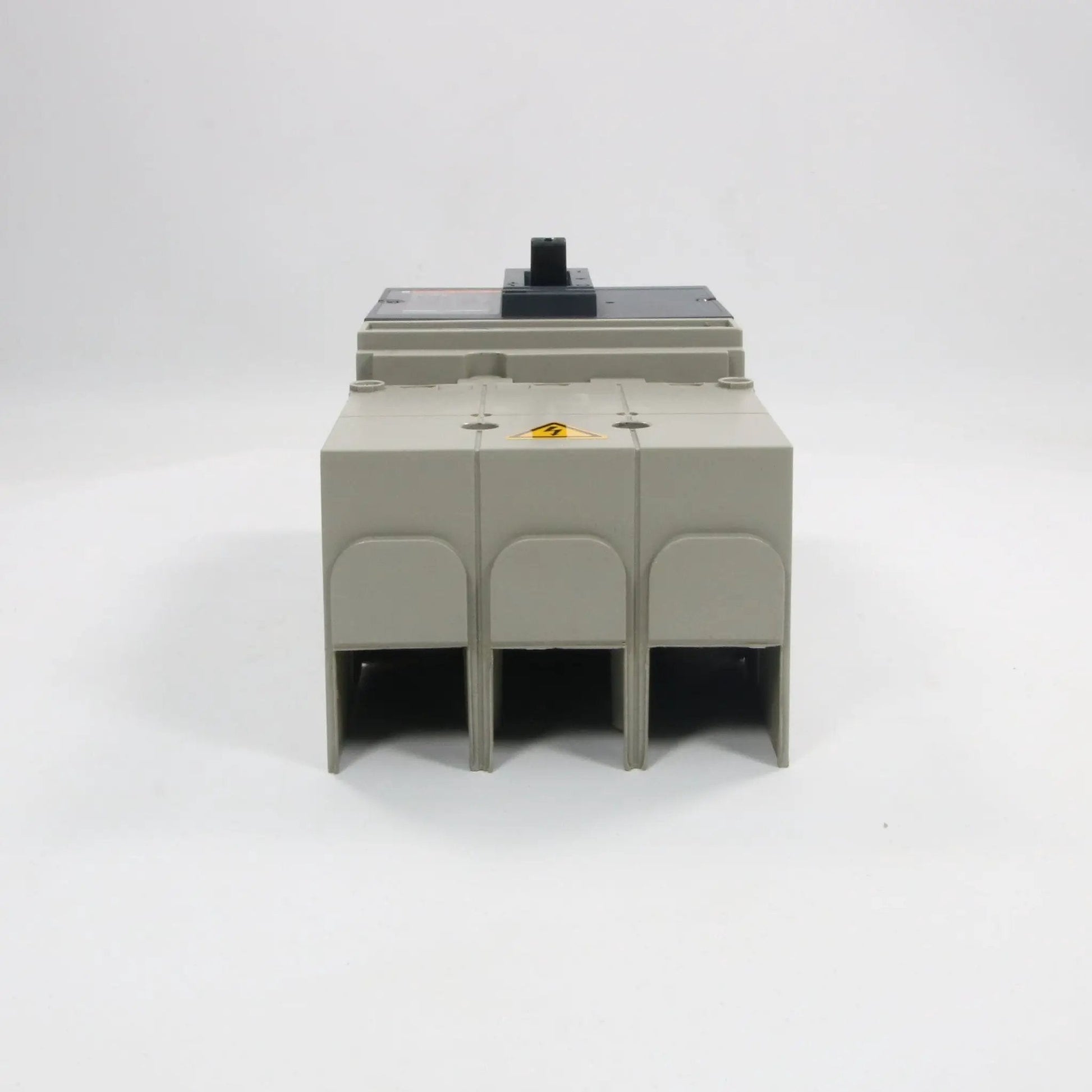

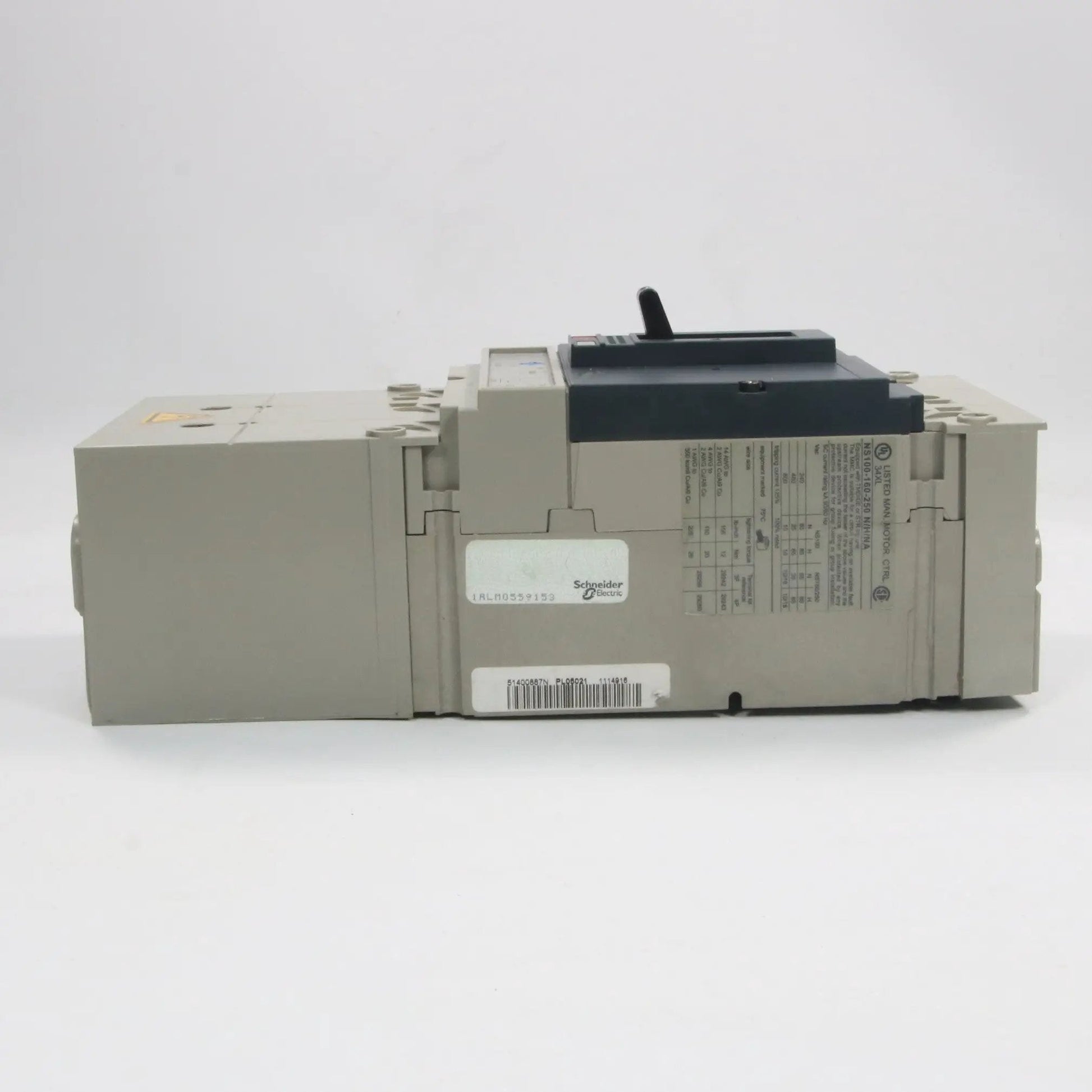

Merlin Gerin Compact NS100N Circuit Breaker with TM100D Trip Unit Specifications:
- Product Type: Molded Case Circuit Breaker (MCCB)
- Manufacturer: Schneider Electric (Merlin Gerin brand)
- Model: Compact NS100N with TM100D
- Device Application: Distribution protection
- Poles Description: 3P 3d (3 poles, 3 protected)
- Rated Current (In): 100 A at 40 °C
- Trip Unit Name: TM100D
- Trip Unit Technology: Thermal-Magnetic
- Trip Unit Rating: 80–100 A (adjustable)
-
Protection Type:
- Long-time overload protection (thermal)
- Instantaneous short-circuit protection (magnetic)
- Rated Insulation Voltage (Ui): 750 V AC 50/60 Hz (IEC 60947-2)
- Rated Impulse Withstand Voltage (Uimp): 8 kV (IEC 60947-2)
- Rated Operational Voltage (Ue): 690 V AC 50/60 Hz (IEC 60947-2)
- Network Type: AC
- Network Frequency: 50/60 Hz
- Breaking Capacity Code: N
- Breaking Capacity (Icu):
-
Rated Service Breaking Capacity (Ics):
- 85 kA at 220/240 V AC 50/60 Hz
- 25 kA at 380/415 V AC 50/60 Hz
- 20 kA at 440 V AC 50/60 Hz
- 15 kA at 500/525 V AC 50/60 Hz
- 8 kA at 660/690 V AC 50/60 Hz
- Suitability for Isolation: Yes (IEC 60947-2)
- Utilization Category: Category A
- Control Type: Toggle
- Mounting Mode: Fixed
- Mounting Support: Backplate
- Mounting Position: Horizontal, vertical, or flat on the back
- Connection Type: Bolt-on (front connection, upside and downside)
- Connection Pitch: 35 mm
- Long-Time Pick-Up Adjustment Type (Ir): Adjustable (thermal)
- Long-Time Pick-Up Adjustment Range: 0.8–1 x In (80–100 A)
- Long-Time Protection Delay: Fixed (thermal curve)
- Instantaneous Pick-Up Adjustment Type (Im): Fixed (magnetic)
- Instantaneous Pick-Up Adjustment Range: 800 A
- Mechanical Durability: 50,000 cycles
-
Electrical Durability:
- 50,000 cycles at 440 V In/2
- 25,000 cycles at 440 V In
- 10,000 cycles at 690 V In
- IP Degree of Protection: IP40 (IEC 60529)
- IK Degree of Protection: IK07 (IEC 62262)
- Electrical Shock Protection Class: Class II (front face)
- Pollution Degree: 3 (IEC 60664-1)
- Ambient Air Temperature for Operation: -25 to 70 °C
- Ambient Air Temperature for Storage: -50 to 85 °C
- Relative Humidity: 0–95 %
- Operating Altitude: 0–2000 m without derating; 2000–5000 m with derating
- Standards Compliance: IEC 60947-2, UL 508, CSA C22.2, CCC, EAC
- Product Certifications: IEC, UL, CSA, CCC, EAC
-
Dimensions:
- Width: 105 mm (3P), 140 mm (4P)
- Height: 161 mm
- Depth: 86 mm
- Weight: Approximately 2.2 kg
- HS Code: 8536.20.90
- Country of Origin: France
