Used Industrial Parts

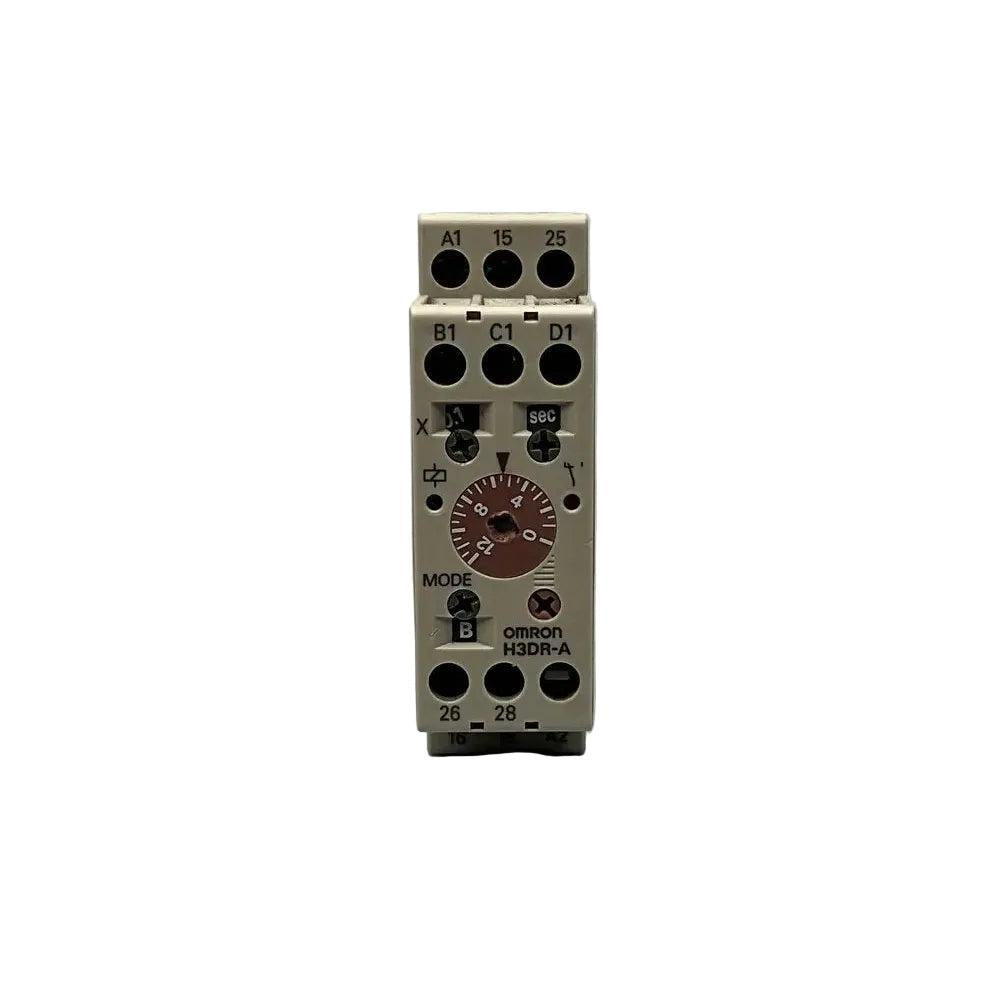

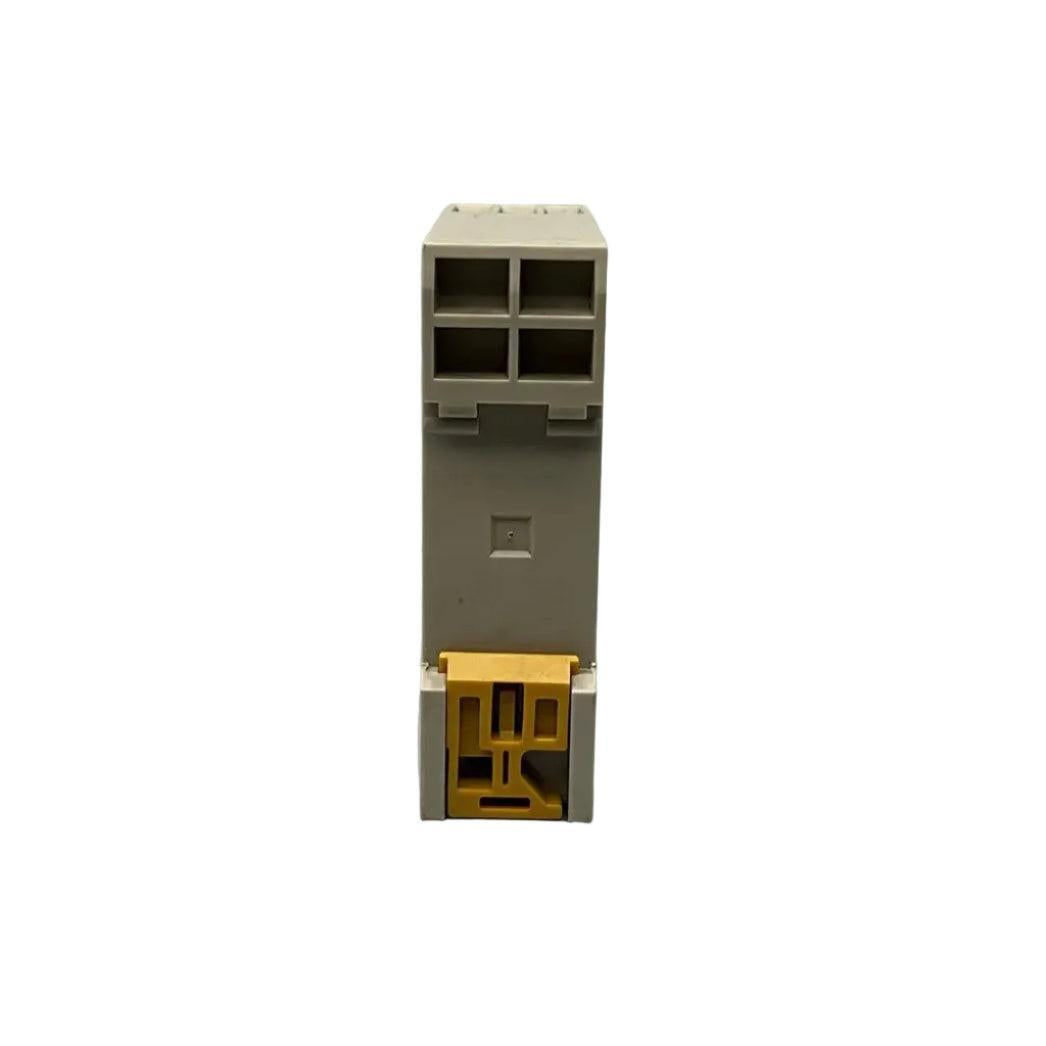

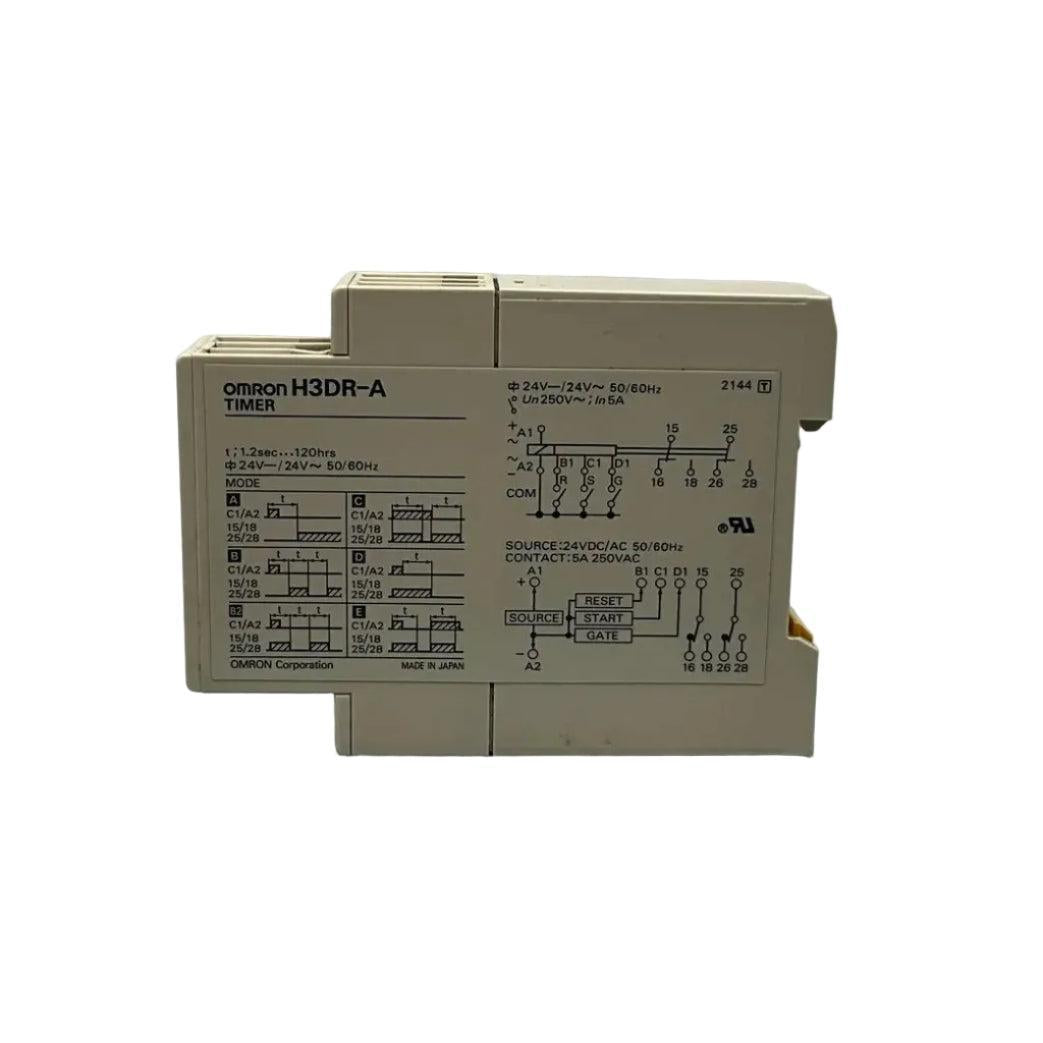

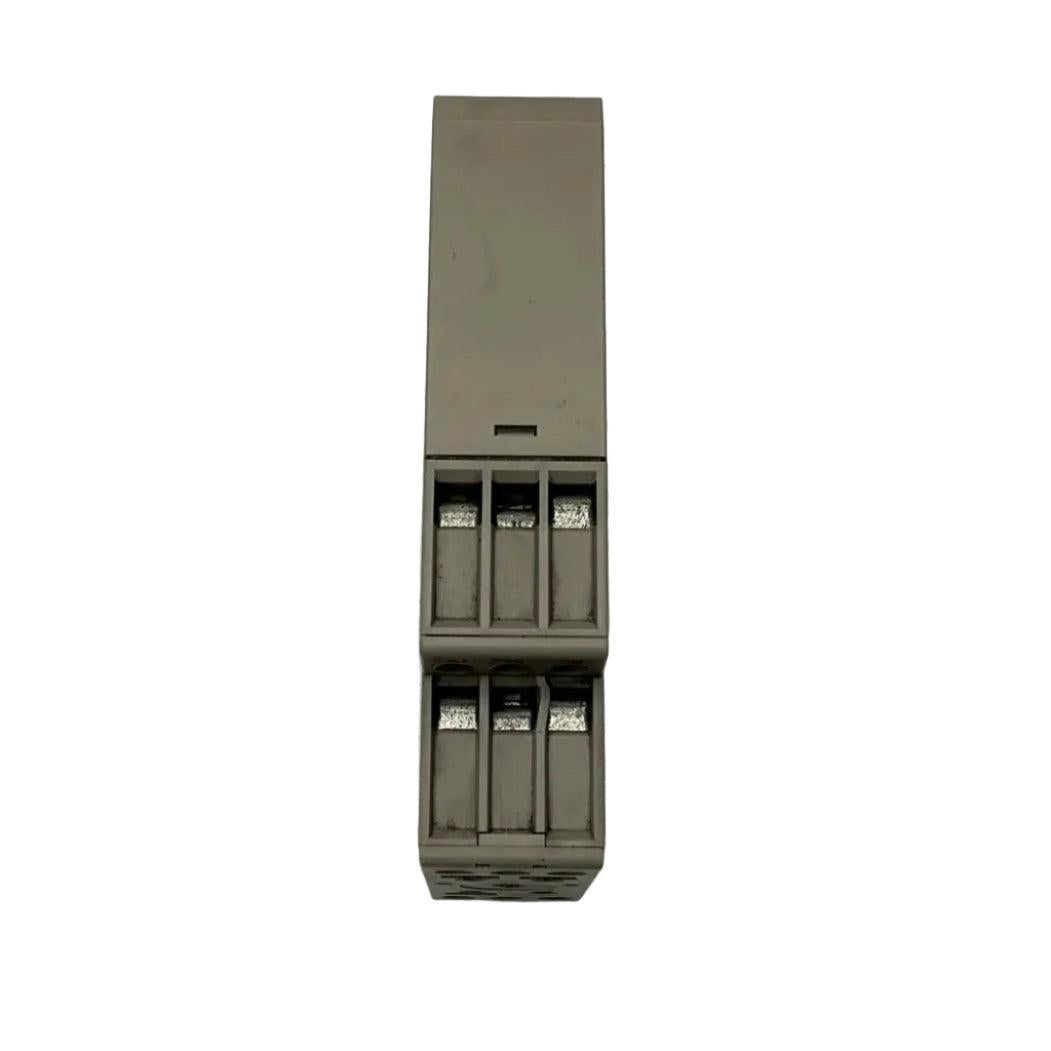

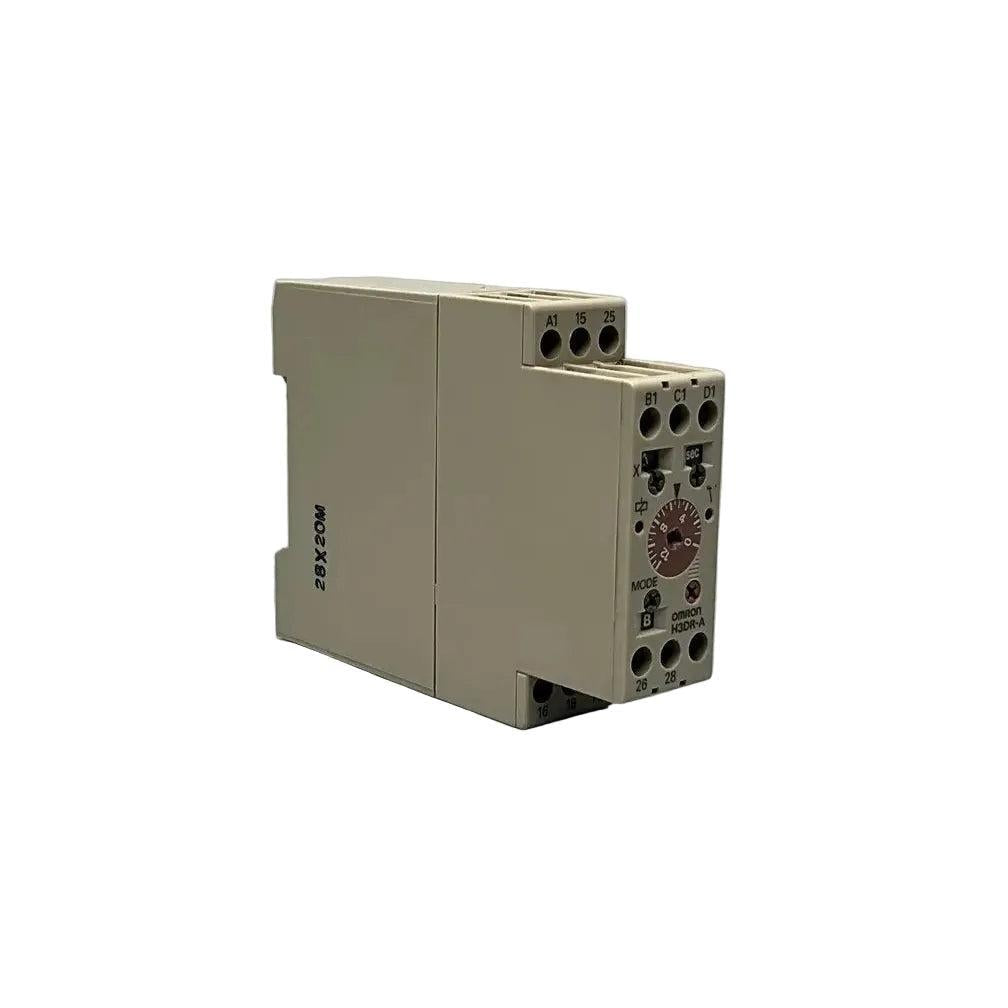

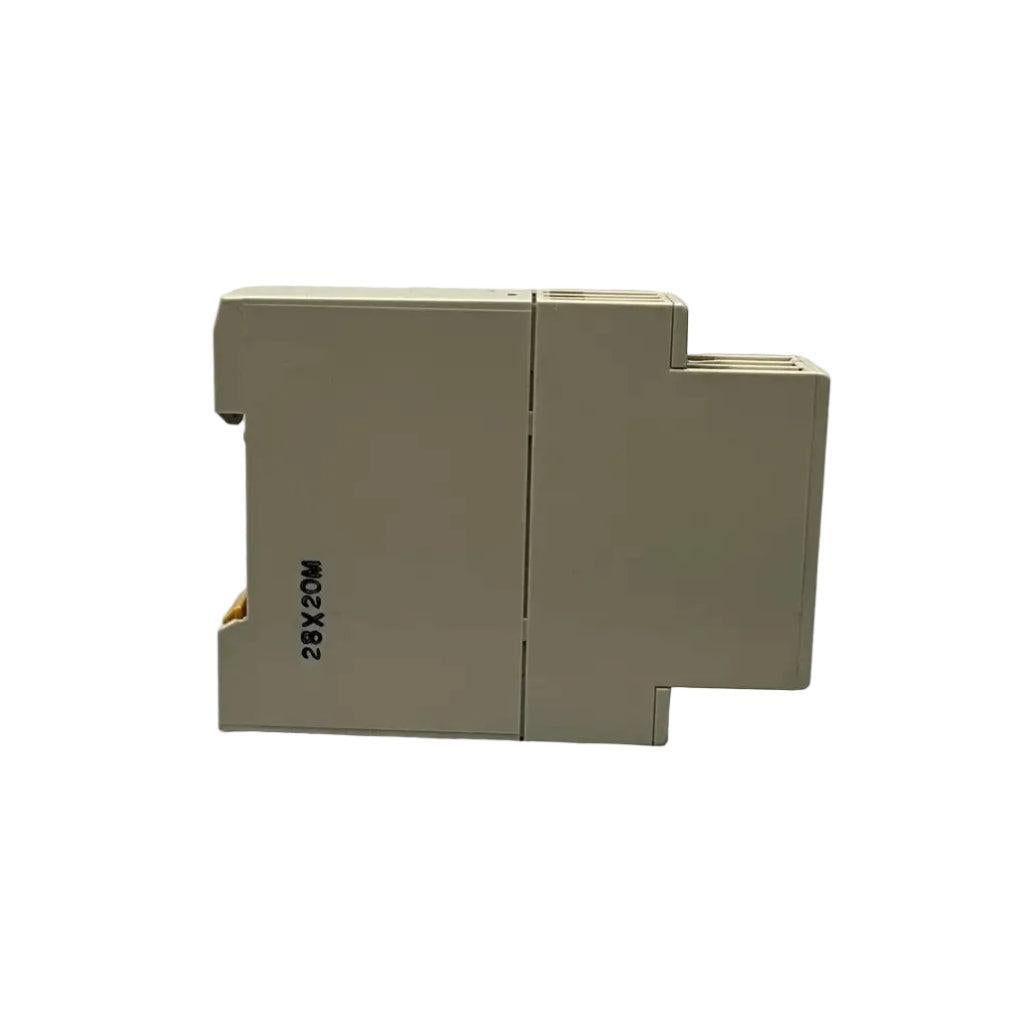

Omron H3DR-A Multi-Function Timer Relay
Omron H3DR-A Multi-Function Timer Relay
Kan beschikbaarheid voor afhalen niet laden
Levering:
Nederland & België via webshop.Andere landen? Neem contact met ons op voor verzending.
Verkoop en verzending door Used Industrial Parts
Op de bedrijfspagina van de aanbieder zijn ook de algemene- en verzendgegevens te vinden
De rollen van Laskoning.com en van onze partner
Onze partner is een professionele verkoper die via www.laskoning.com verkoopt. Wat houdt dit precies in?
De belangrijkste verantwoordelijkheden van onze partner:
Biedt het product te koop aan op www.laskoning.com
Verpakt het product eventueel met pakbon na het ontvangen van een order
Levert het product aan de klant
Mailt de factuur op aanvraag
Ontvangt en beoordeelt geretourneerde producten en handelt dit verder af
Zorgt voor de uitvoering van de wettelijke garantie (bijv. reparatie of vervanging als het artikel niet goed is) en/of extra garantie.
De partner blijft altijd zelf verantwoordelijk voor bovenstaande taken.
De belangrijkste verantwoordelijkheden van Laskoning.com:
zorgt dat jij via www.laskoning.com kunt bestellen en betalen zoals je bij ons gewend bent
- Brand: Omron Industrial Automation
- Model: H3DR-A
- Part Number: 2144 T
- Type: Multi-Function Timer Relay
- Technical Specs:
- Core Application: Precision timing control, delayed switching, sequential control, and pulse generation in industrial automation panels, HVAC systems, and motor starter control circuits.

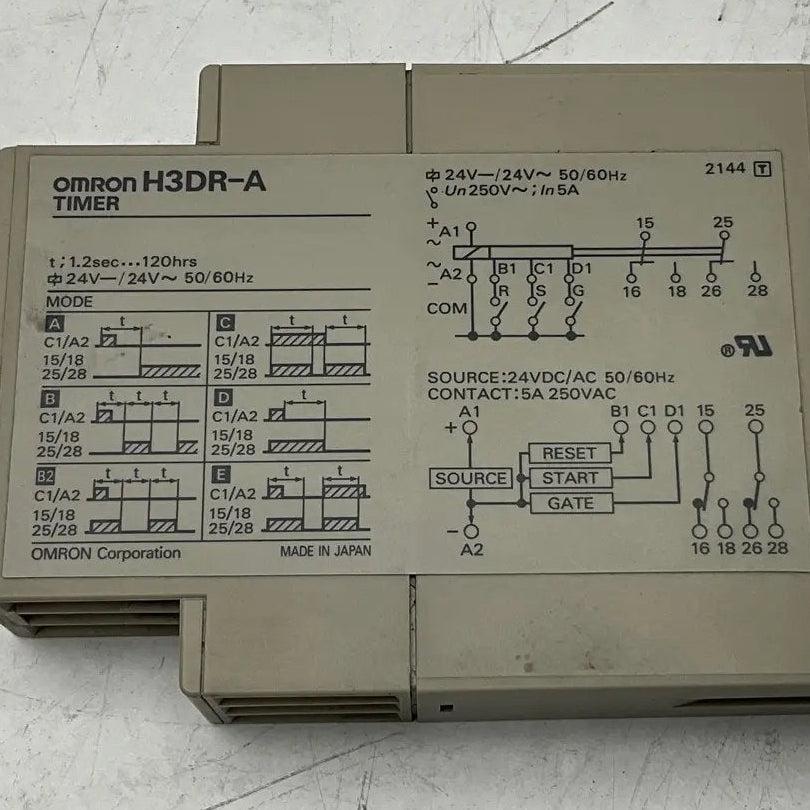

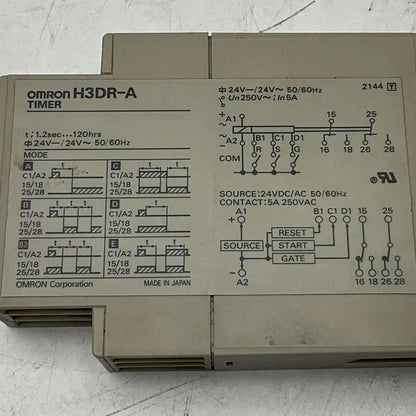

- Operating Modes:
- Mode A: ON-Delay
- Mode B: Flicker OFF Start
- Mode B2: Flicker ON Start
- Mode C: Signal ON/OFF-Delay
- Mode D: Signal OFF-Delay
- Mode E: Interval / One-Shot Output
- Power Supply Voltage Options:
- 100 to 240 V AC (50/60 Hz)
- 24 to 48 V AC/DC (50/60 Hz)
- Power Consumption: Approx. 3.0 VA (AC) / 0.9 W (DC)
- Time Ranges: 0.1 second to 120 hours across 8 selectable ranges
- Contact Ratings:
- Resistive Load: 5 A at 250 V AC / 30 V DC
- Inductive Load (cos φ = 0.4): 2 A at 250 V AC
- Repeat Accuracy: ±0.2% max. (±0.2% ±10 ms)
- Setting Error: ±5% FS ±50 ms max.
- Reset Voltage: 10% max. of rated supply voltage
- Reset Time: 0.1 second max.
- Indicators & Diagnostics:
- Green LED: Power ON / Timing state indicator
- Red LED: Relay Output status ON/OFF
- Terminal / Wiring Type: Finger-safe screw terminals
- Mounting Format: 17.5 mm width ultra-slim DIN rail mounting (EN 60715)
- Housing Material: Polycarbonate UL94V-0 self-extinguishing resin
- Protection Class / IP Rating: IP20
- Operating Temperature Range: -10°C to +55°C
Weight: 150 g
Dimensions: 100 x 75 x 25 mm
Country of Origin: Japan
HS Code: 9031.80.80
