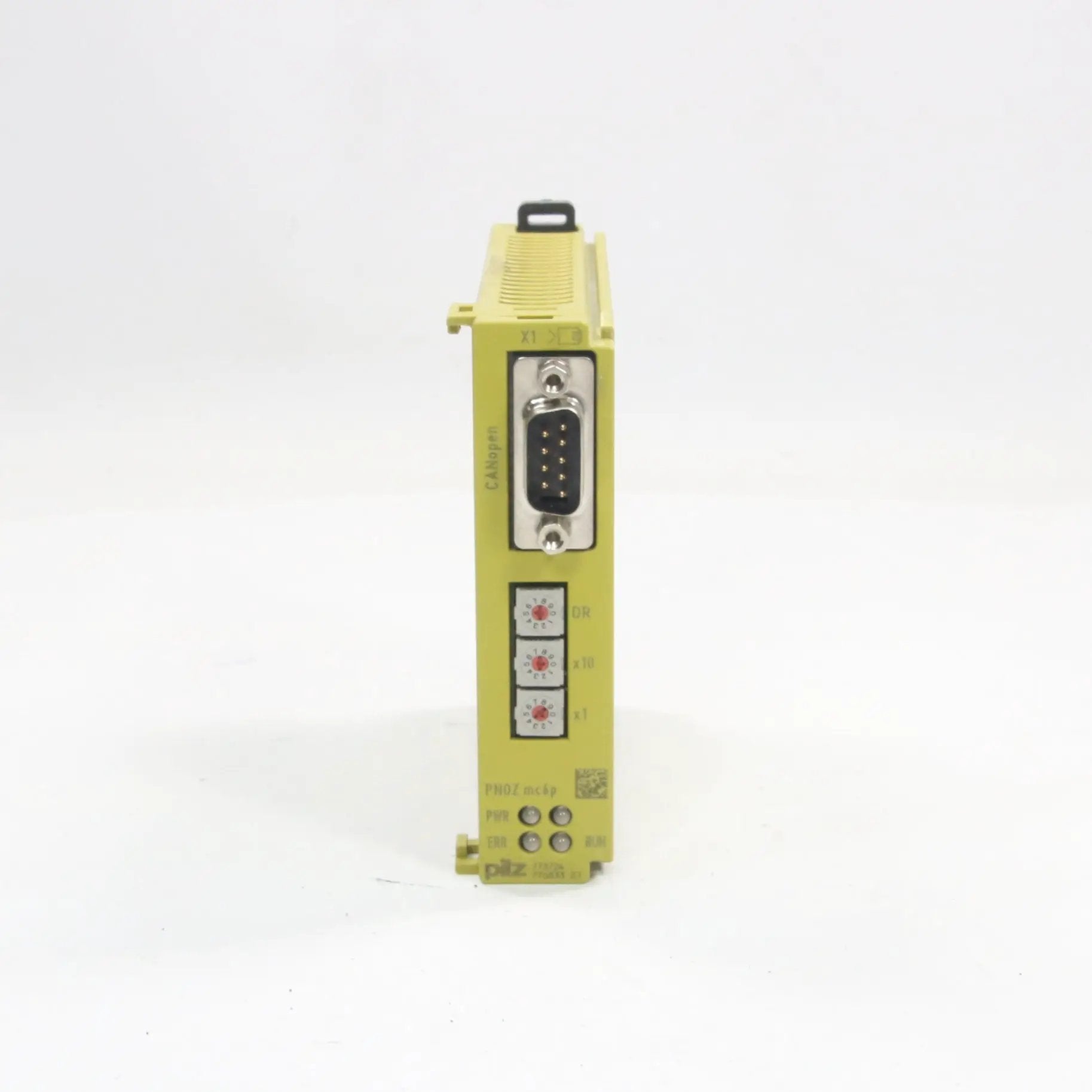

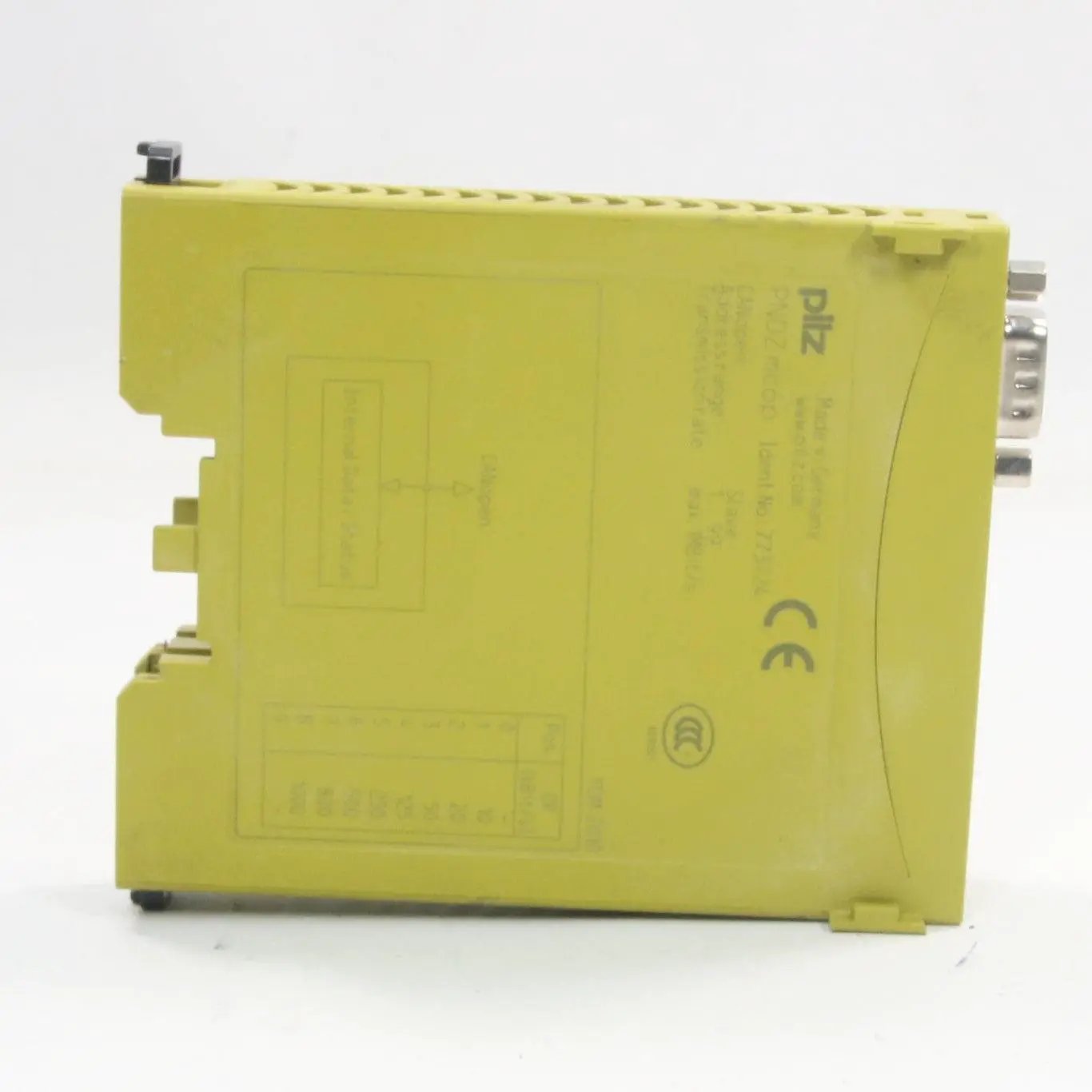

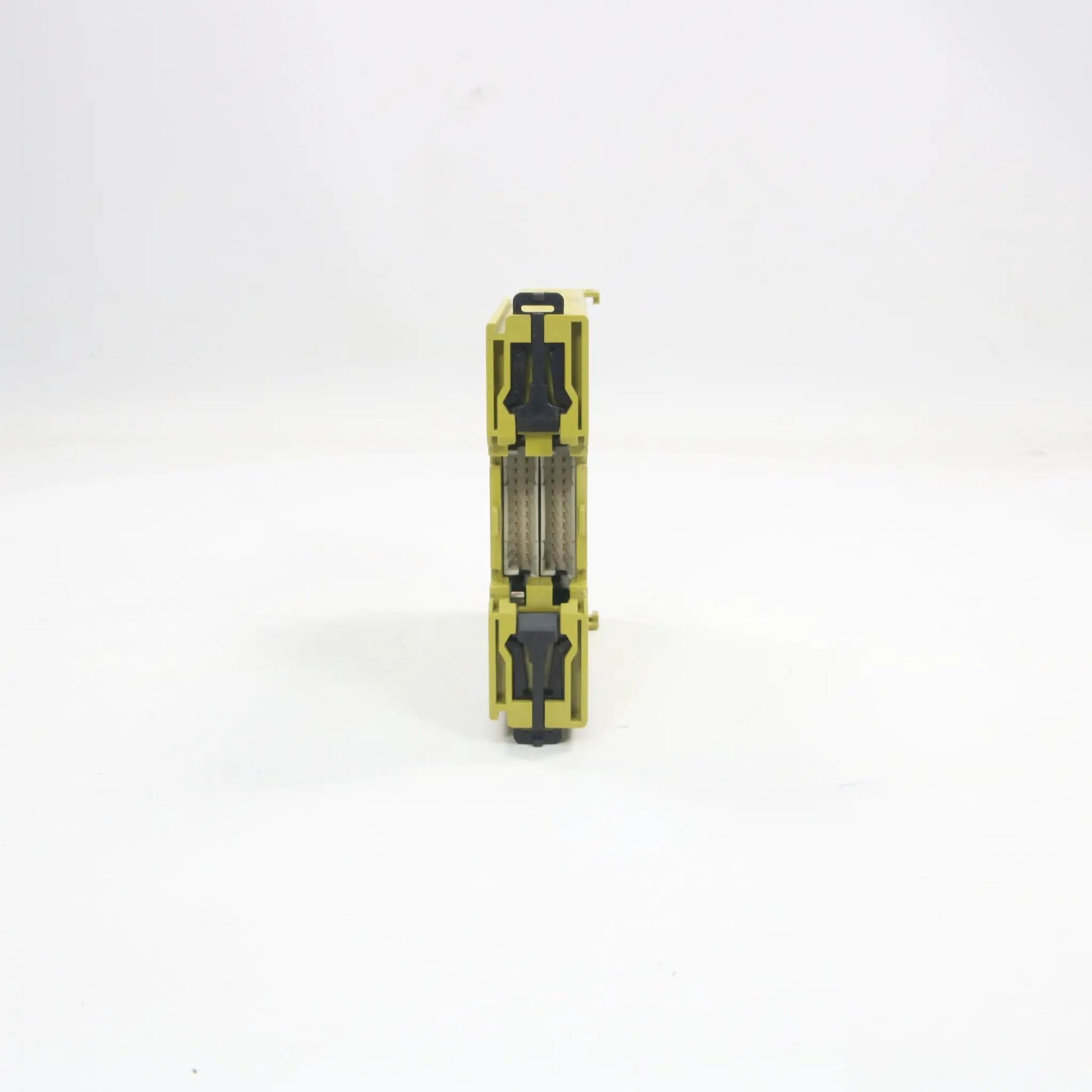

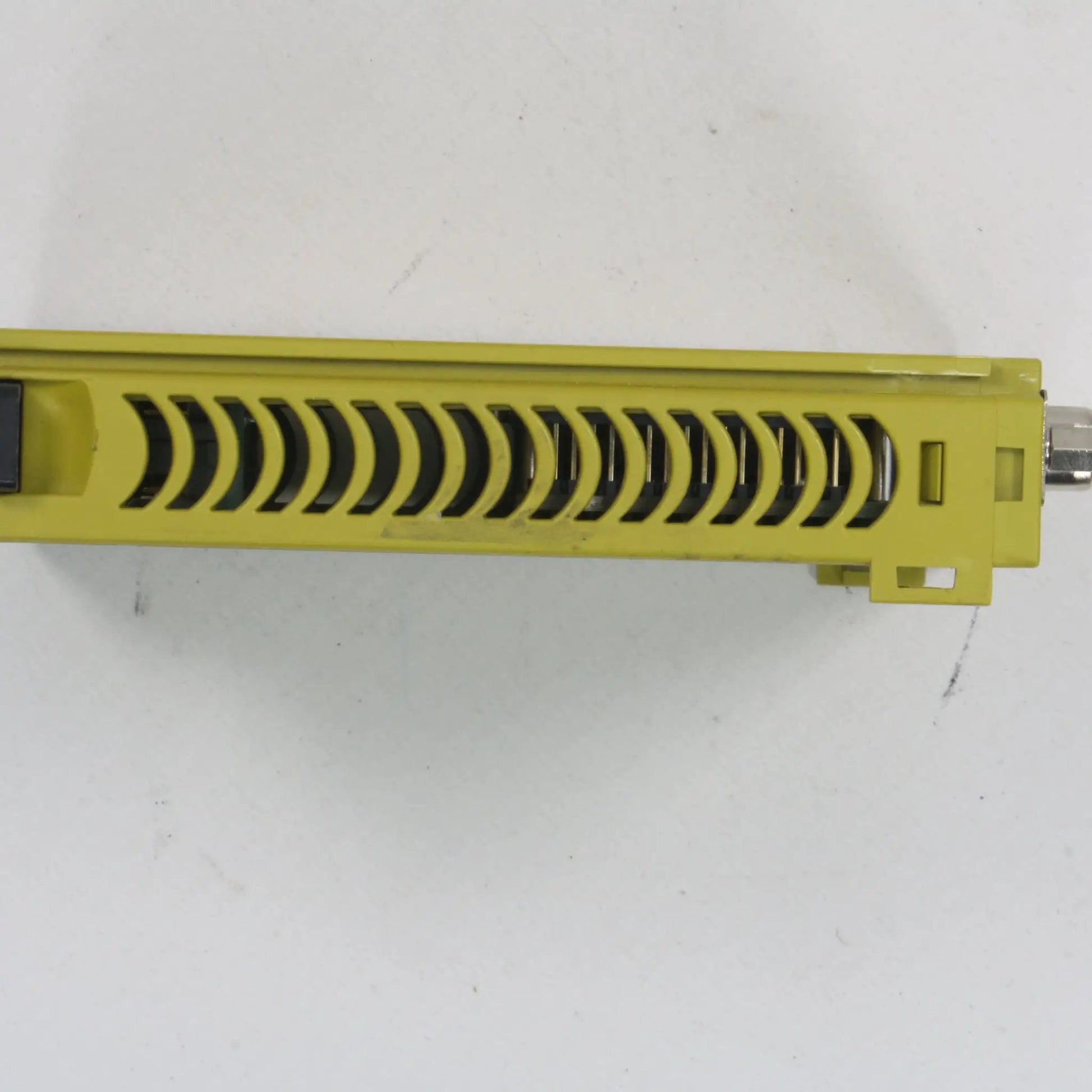

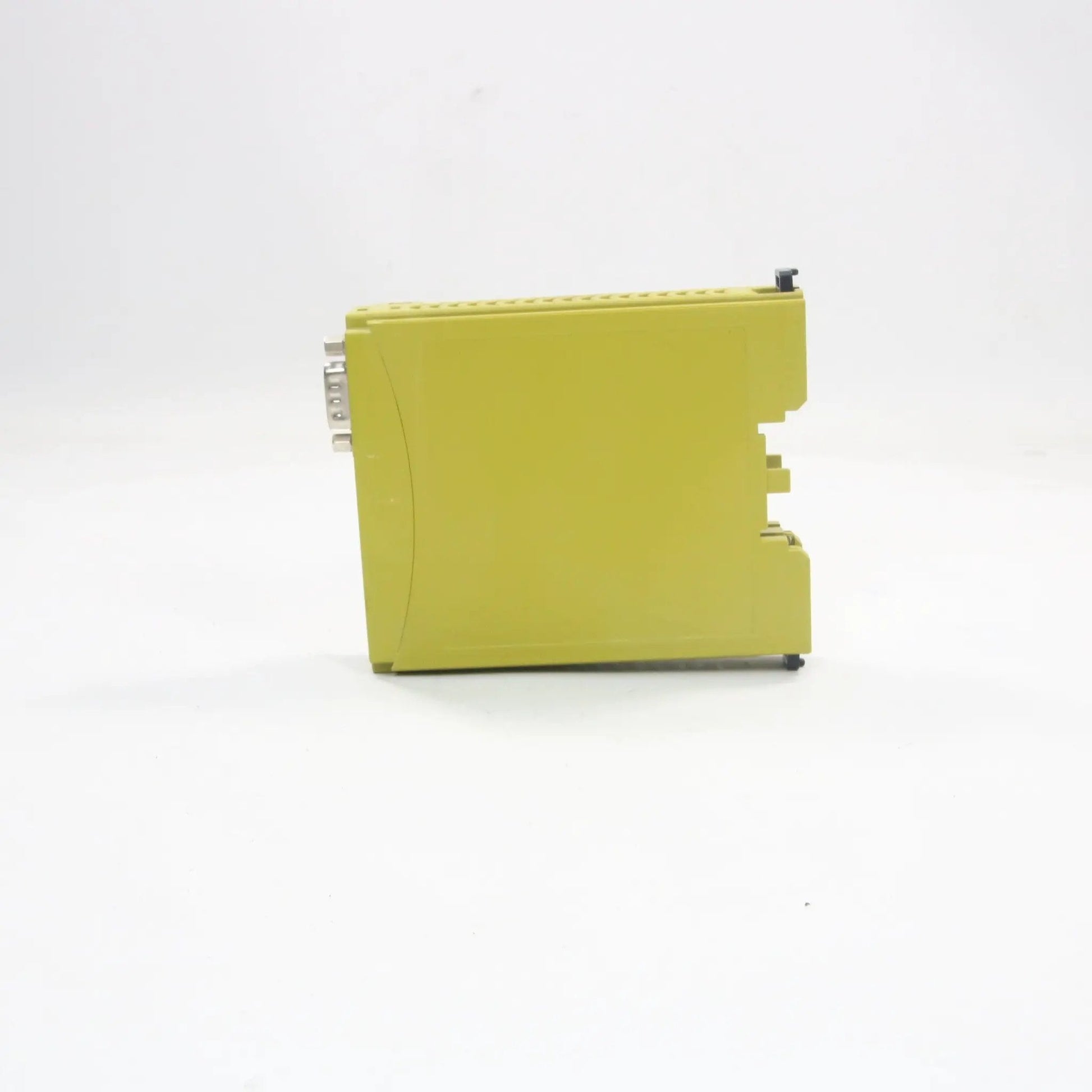

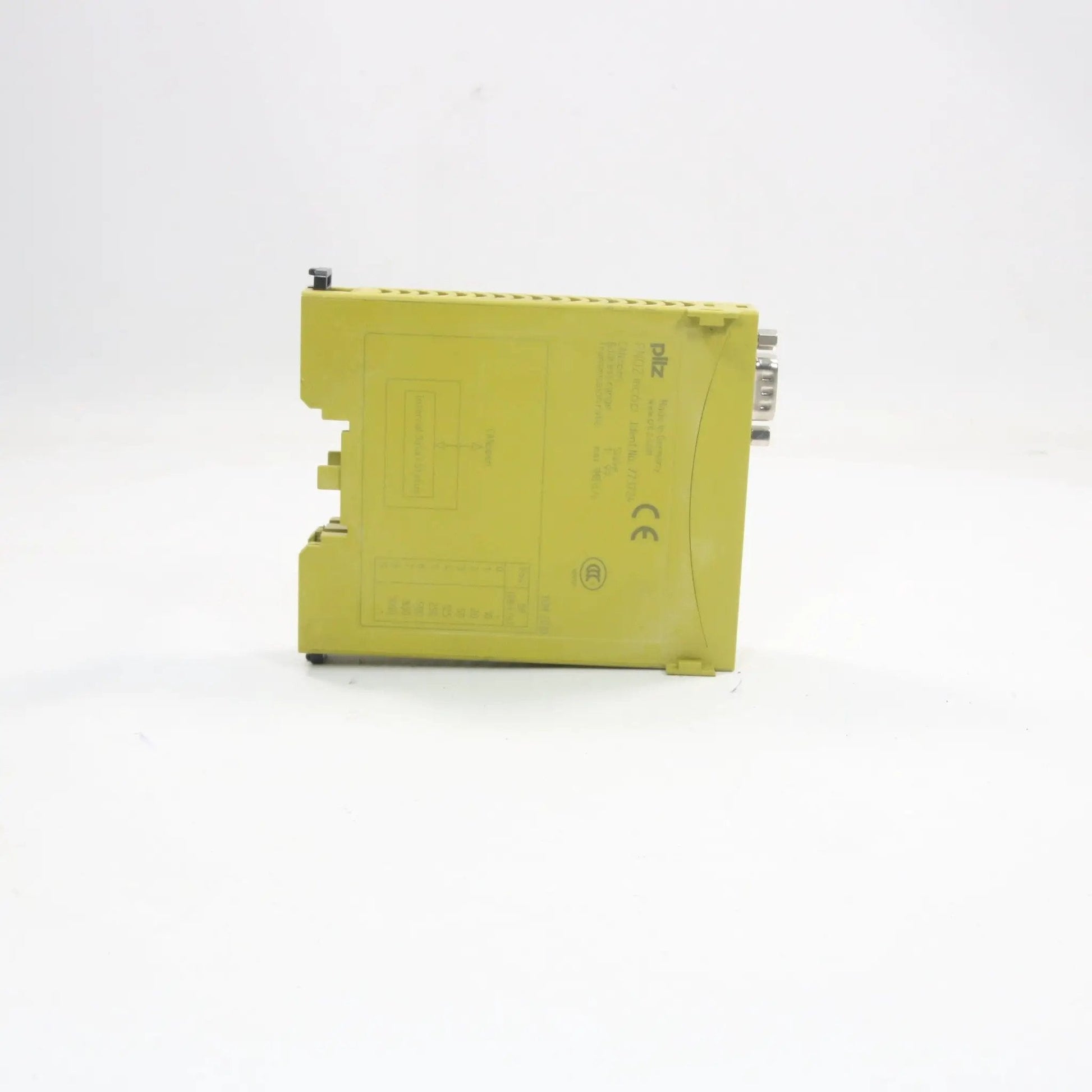

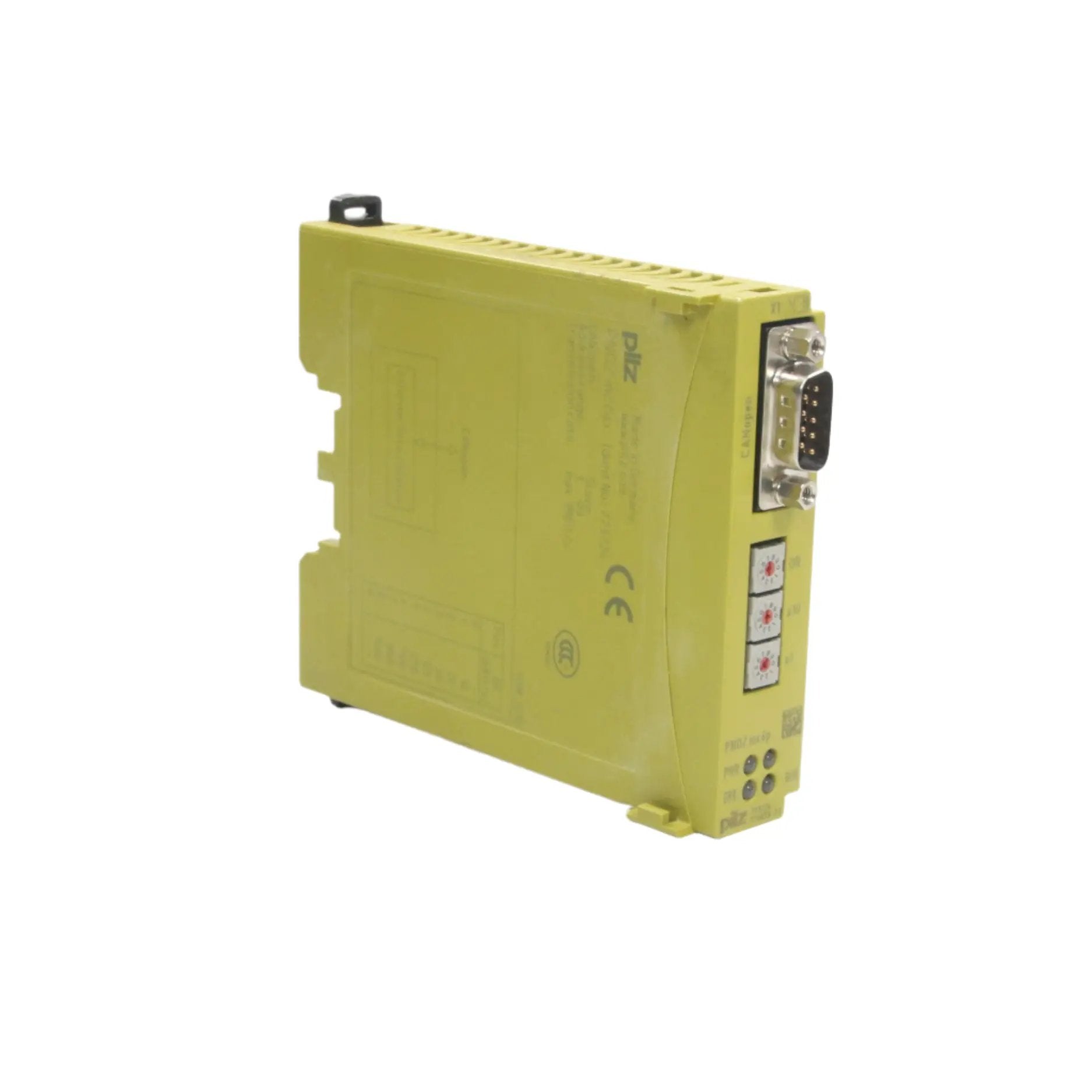

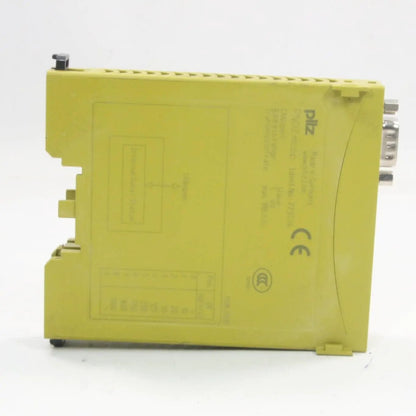

Pilz PNOZ mc6p Fieldbus Module
Pilz PNOZ mc6p Fieldbus Module
Kan beschikbaarheid voor afhalen niet laden
Levering:
Nederland & België via webshop.Andere landen? Neem contact met ons op voor verzending.
Verkoop en verzending door Used Industrial Parts
Op de bedrijfspagina van de aanbieder zijn ook de algemene- en verzendgegevens te vinden
De rollen van Laskoning.com en van onze partner
Onze partner is een professionele verkoper die via www.laskoning.com verkoopt. Wat houdt dit precies in?
De belangrijkste verantwoordelijkheden van onze partner:
Biedt het product te koop aan op www.laskoning.com
Verpakt het product eventueel met pakbon na het ontvangen van een order
Levert het product aan de klant
Mailt de factuur op aanvraag
Ontvangt en beoordeelt geretourneerde producten en handelt dit verder af
Zorgt voor de uitvoering van de wettelijke garantie (bijv. reparatie of vervanging als het artikel niet goed is) en/of extra garantie.
De partner blijft altijd zelf verantwoordelijk voor bovenstaande taken.
De belangrijkste verantwoordelijkheden van Laskoning.com:
zorgt dat jij via www.laskoning.com kunt bestellen en betalen zoals je bij ons gewend bent
Pilz PNOZ mc6p Fieldbus Module Specifications:
- Product Type: Fieldbus Expansion Module (CANopen communication interface)
- Manufacturer: Pilz GmbH & Co. KG
- Model: PNOZ mc6p (variants: 773712 standard, 773727 coated for harsh environments, 773733 with updated protocol)
- Device Application: Communication between PNOZmulti configurable control systems and CANopen fieldbus networks (e.g., for monitoring safety devices like E-STOPs, gates, and light barriers)
- Certifications: CE, cULus Listed, EAC (Eurasian), KCC, KOSHA, TÜV, CCC (773727 only)
- Coated Version: Available (773727) for increased environmental resistance
- Supply Voltage: Via base unit, 5 V DC
- Voltage Tolerance: -2% / +2%
- Power Consumption: 1 W (773712, 773733); 2.5 W (773727)
- Status Indicator: LED (PWR, BUS)
- Fieldbus Interface: CANopen, Device type: Slave
- Supported Protocols: CiA DS-301 V3.0 (773712, 773727); CiA DS-301 V4.02 (773733)
- Station Address: 0–99 (selected via rotary switch x1/x10)
- Transmission Rates: 10 kbit/s, 20 kbit/s, 50 kbit/s, 125 kbit/s, 250 kbit/s, 500 kbit/s, 800 kbit/s, 1 Mbit/s (selected via rotary switch)
- Connection: 9-pin D-Sub male connector
- Galvanic Isolation: Yes
- Test Voltage: 500 V AC
- Supply Interruption Before De-energisation: 20 ms
- Virtual Inputs/Outputs: 24 (definable in PNOZmulti Configurator for fieldbus communication)
- Mounting Position: Horizontal on mounting rail
- DIN Rail: Top hat rail 35 x 7.5 EN 50022
- Recess Width: 27 mm
- Housing Material: Bottom: PPO UL 94 V0; Front: ABS UL 94 V0
- Mechanical Durability: High (vibration and shock resistant; exact cycles not specified)
- Ambient Air Temperature for Operation: 0–60 °C (773712, 773733); 0–50 °C (773727) (EN 60068-2-14)
- Ambient Air Temperature for Storage: -25–70 °C (EN 60068-2-1/-2)
- Climatic Suitability: EN 60068-2-30, EN 60068-2-78
- Humidity: 93% r.h. at 40 °C
- Condensation During Operation: Not permitted (short-term not permitted)
- EMC: EN 61131-2
- Vibration Resistance: Frequency 10–150 Hz, Acceleration 1g (EN 60068-2-6)
- Corrosive Gas Check: SO2: 10 ppm, 10 days (DIN V 40046-36); H2S: 1 ppm, 10 days (DIN V 40046-37) (773712 only)
- Shock Resistance: Acceleration 15g, Duration 11 ms (EN 60068-2-27)
- Max. Operating Height Above Sea Level: 2000 m
- Airgap Creepage: EN 61131-2
- Overvoltage Category: III
- Pollution Degree: 2
- Rated Insulation Voltage: 30 V
- IP Degree of Protection: Housing: IP20; Terminals: IP20; Mounting area (e.g., control cabinet): IP54 (EN 60529)
- Standards Compliance: EN 60068-2-14, EN 60068-2-1/-2, EN 60068-2-30, EN 60068-2-78, EN 61131-2, EN 60068-2-6, EN 60068-2-27, EN 60529, DIN V 40046-36, DIN V 40046-37 (773712 only)
-
Special Features:
- Plug-and-play expansion for PNOZmulti base units
- Rotary switches for address and baud rate configuration
- LED diagnostics for power and bus status
- Galvanic isolation for reliable communication
- Coated version (773727) for enhanced protection against corrosive environments
-
Dimensions:
- Height: 94 mm
- Width: 22.5 mm
- Depth: 119 mm
- Weight: 140 g
- HS Code: 8537.10.91
- Country of Origin: Germany
