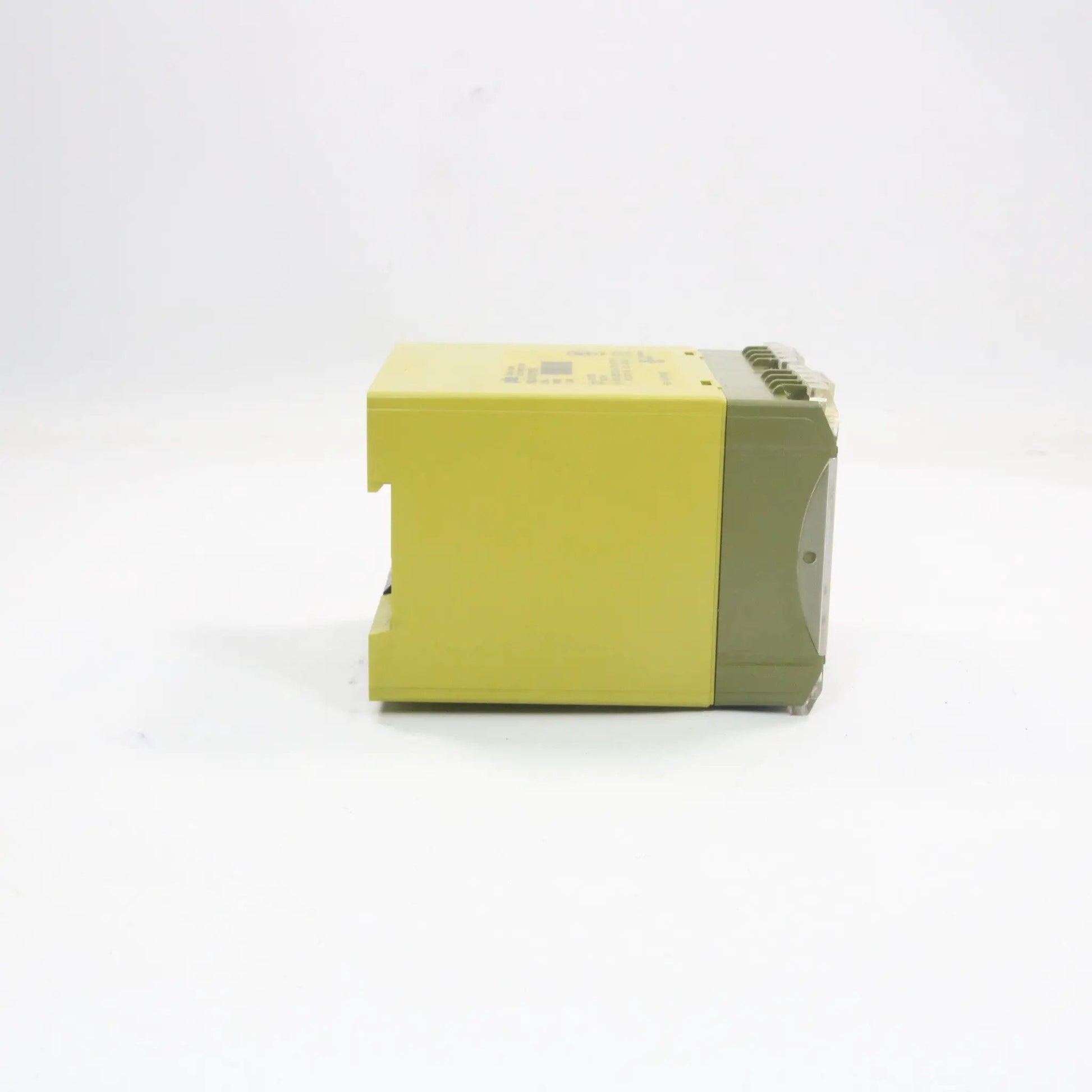

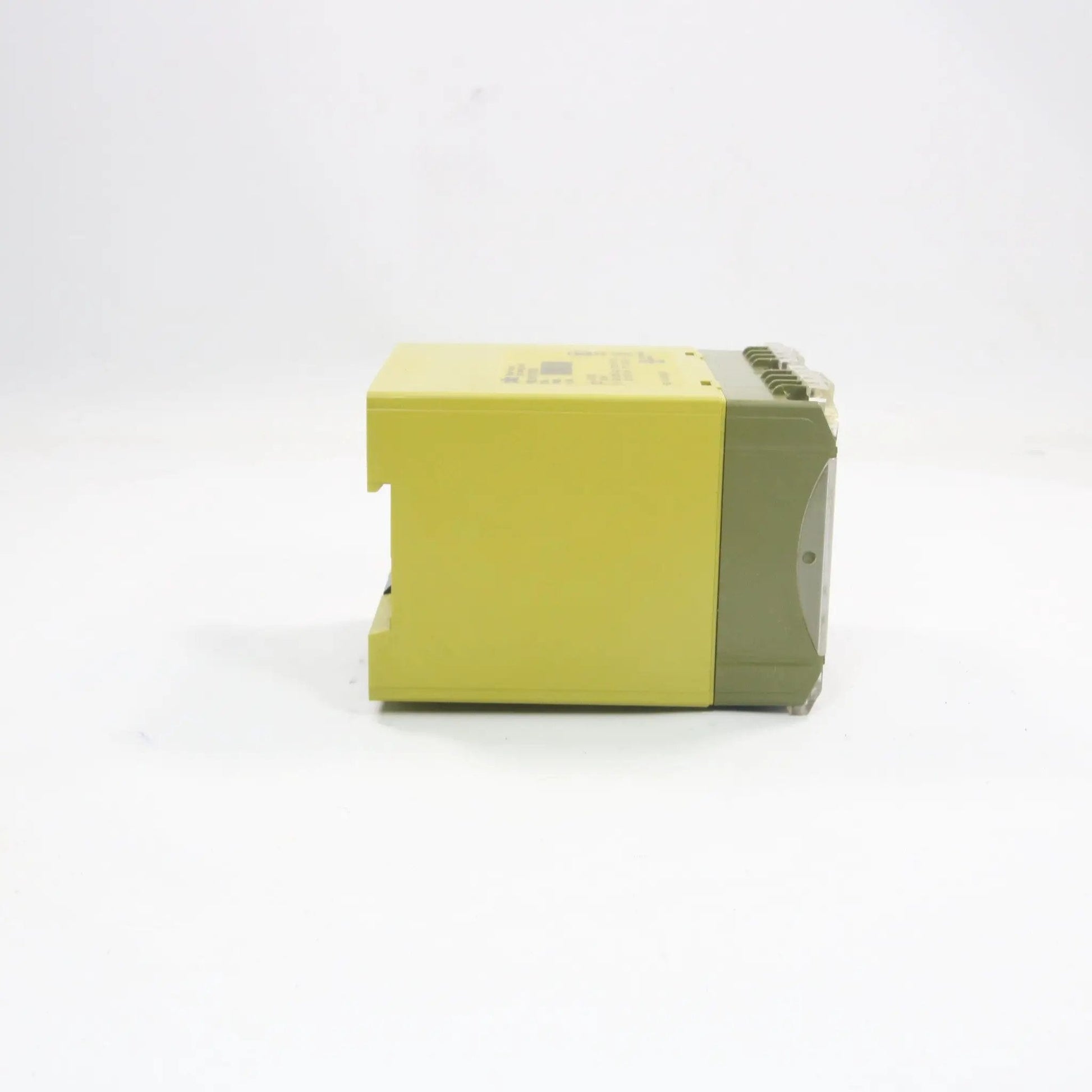

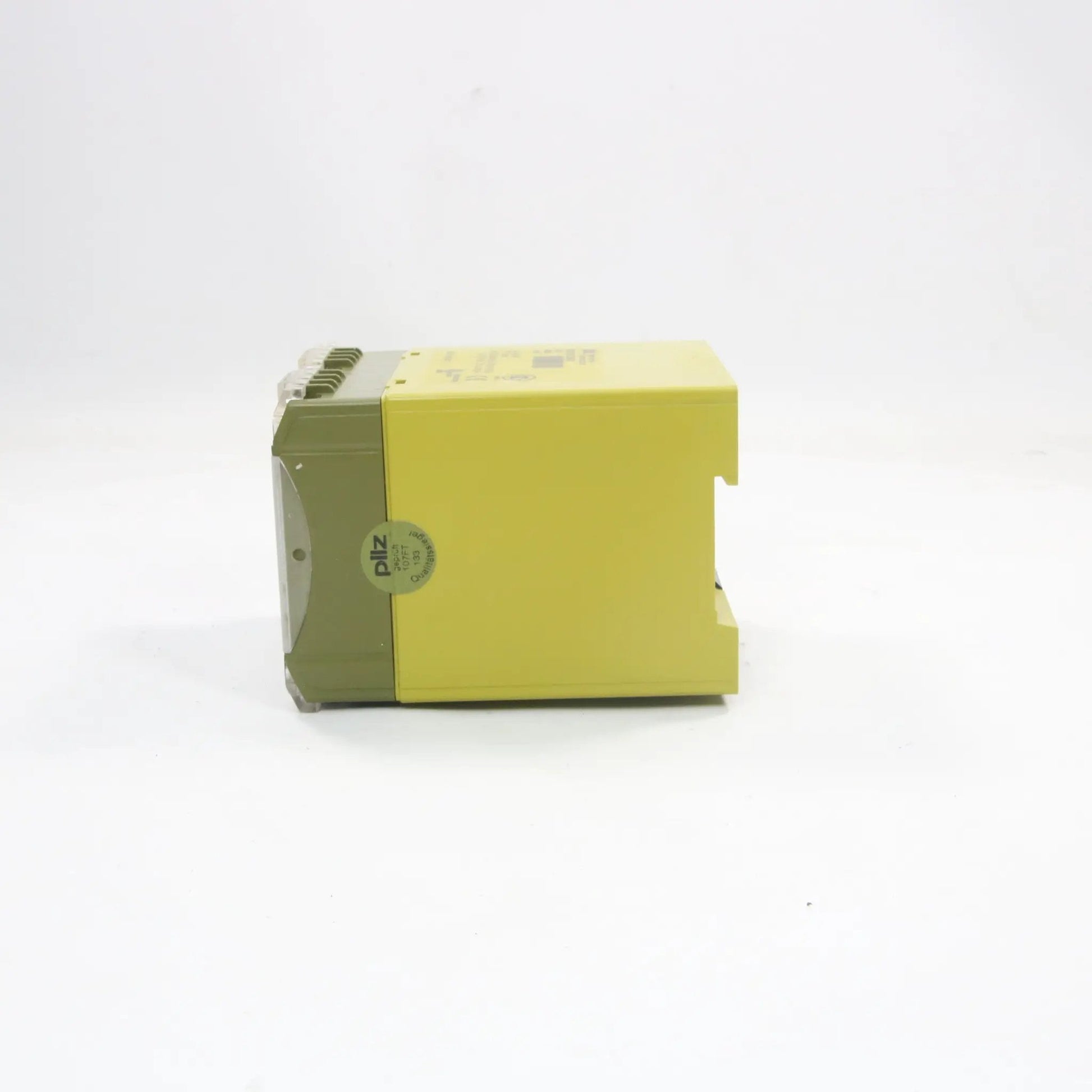

Pilz PNOZ s4 Safety Relay
Pilz PNOZ s4 Safety Relay
Kan beschikbaarheid voor afhalen niet laden
Levering:
Nederland & België via webshop.Andere landen? Neem contact met ons op voor verzending.
Verkoop en verzending door Used Industrial Parts
Op de bedrijfspagina van de aanbieder zijn ook de algemene- en verzendgegevens te vinden
De rollen van Laskoning.com en van onze partner
Onze partner is een professionele verkoper die via www.laskoning.com verkoopt. Wat houdt dit precies in?
De belangrijkste verantwoordelijkheden van onze partner:
Biedt het product te koop aan op www.laskoning.com
Verpakt het product eventueel met pakbon na het ontvangen van een order
Levert het product aan de klant
Mailt de factuur op aanvraag
Ontvangt en beoordeelt geretourneerde producten en handelt dit verder af
Zorgt voor de uitvoering van de wettelijke garantie (bijv. reparatie of vervanging als het artikel niet goed is) en/of extra garantie.
De partner blijft altijd zelf verantwoordelijk voor bovenstaande taken.
De belangrijkste verantwoordelijkheden van Laskoning.com:
zorgt dat jij via www.laskoning.com kunt bestellen en betalen zoals je bij ons gewend bent
Pilz PNOZ s4 Safety Relay (24 V DC, 3 n/o 1 n/c) Specifications:
- Product Type: Safety Relay (standalone)
- Manufacturer: Pilz GmbH & Co. KG

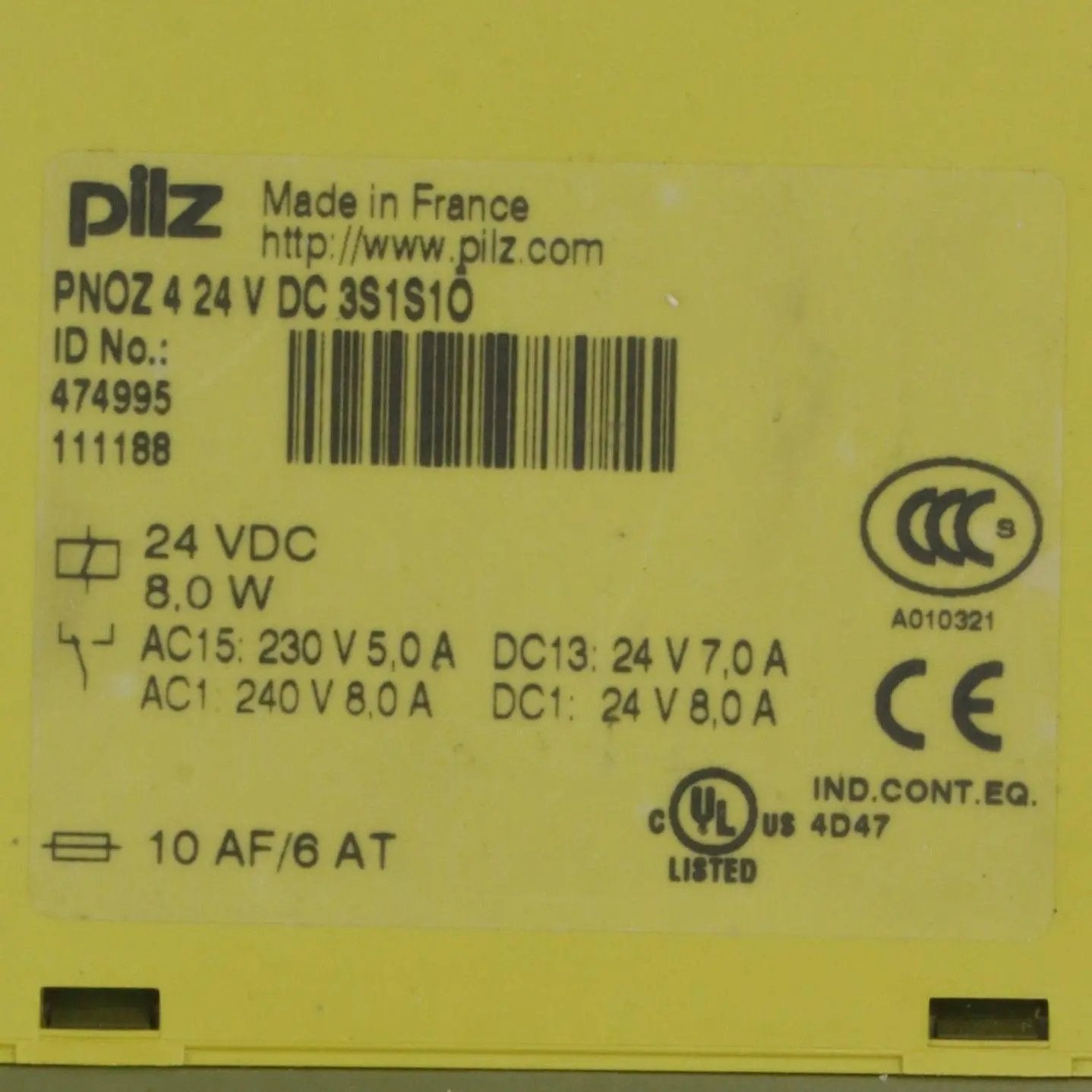

- Model: PNOZ s4 (750104; legacy references: PNOZ 4 24VDC 3S1S10)
- Device Application: Monitoring of E-STOP pushbuttons, safety gates, light barriers, and light grids
- Supply Voltage: 24 V DC
- Voltage Tolerance: -15% / +10%
- Power Consumption: 2.5 W (DC)
- Residual Ripple: 20%
- Duty Cycle: 100%
- Max. Inrush Current Impulse: 0.5 A for 5 ms
- Inputs: 2 (1-/2-channel wiring with/without detection of shorts across contacts)
- Input Voltage: 24 V DC
- Input Current: 50 mA
- Max. Inrush Current at Inputs: 0.2 A (pulse duration 100 ms for input circuit), 0.2 A (15 ms for feedback loop and start circuit)
- Min. Input Resistance at Power-On: 110 Ohm
-
Max. Overall Cable Resistance (Rlmax):
- Single-channel at UB DC: 30 Ohm
- Dual-channel without detection of shorts across contacts at UB DC: 60 Ohm
- Dual-channel with detection of shorts across contacts at UB DC: 30 Ohm
- Start Circuit: Automatic or manual/monitored start
- Feedback Loop: Yes, for monitoring external contactors
- Cross-Wire Monitoring: Yes
-
Relay Outputs:
- Safety contacts: 3 N/O (normally open), instantaneous
- Auxiliary contact: 1 N/C (normally closed), instantaneous
- Max. Short Circuit Current (IK): 1 kA
-
Utilisation Category (EN 60947-4-1 / EN 60947-5-1):
- Safety contacts AC1 at 240 V: Min. current 0.003 A, max. current 6 A, min. output 0.04 VA, max. power 1500 VA
- Safety contacts DC1 at 24 V: Min. current 0.003 A, max. current 6 A, min. output 0.04 W, max. power 150 W
- Safety contacts AC15 at 230 V: Max. current 5 A
- Safety contacts DC13 (6 cycles/min) at 24 V: Max. current 5 A
- Auxiliary contacts: Similar to safety contacts, with max. current 5 A for AC15 and DC13
-
Semiconductor Outputs: 1 (signal output Y32)
- Voltage: 24 V
- Current: 20 mA
- Residual current at "0" signal: 0.1 mA
- Max. internal voltage drop: 5 V
- Conditional rated short circuit current: 100 A
- Lowest operating current: 0 mA
- Utilisation category: DC-12 (EN 60947-1)
- Switching Capacity: Max. 12 A DC1 (total for all contacts)
- External Contact Fuse Protection: 6 A slow blow or 10 A quick blow
- Safety Level: PL e / Cat. 4 (EN ISO 13849-1), SIL CL 3 (EN IEC 62061)
- Proof Test Interval: 20 years
- Mechanical Lifetime: > 10,000,000 operations
- Electrical Lifetime: > 100,000 operations at rated load
- Release Time: Max. 18 ms
- Recovery Time: Max. 100 ms

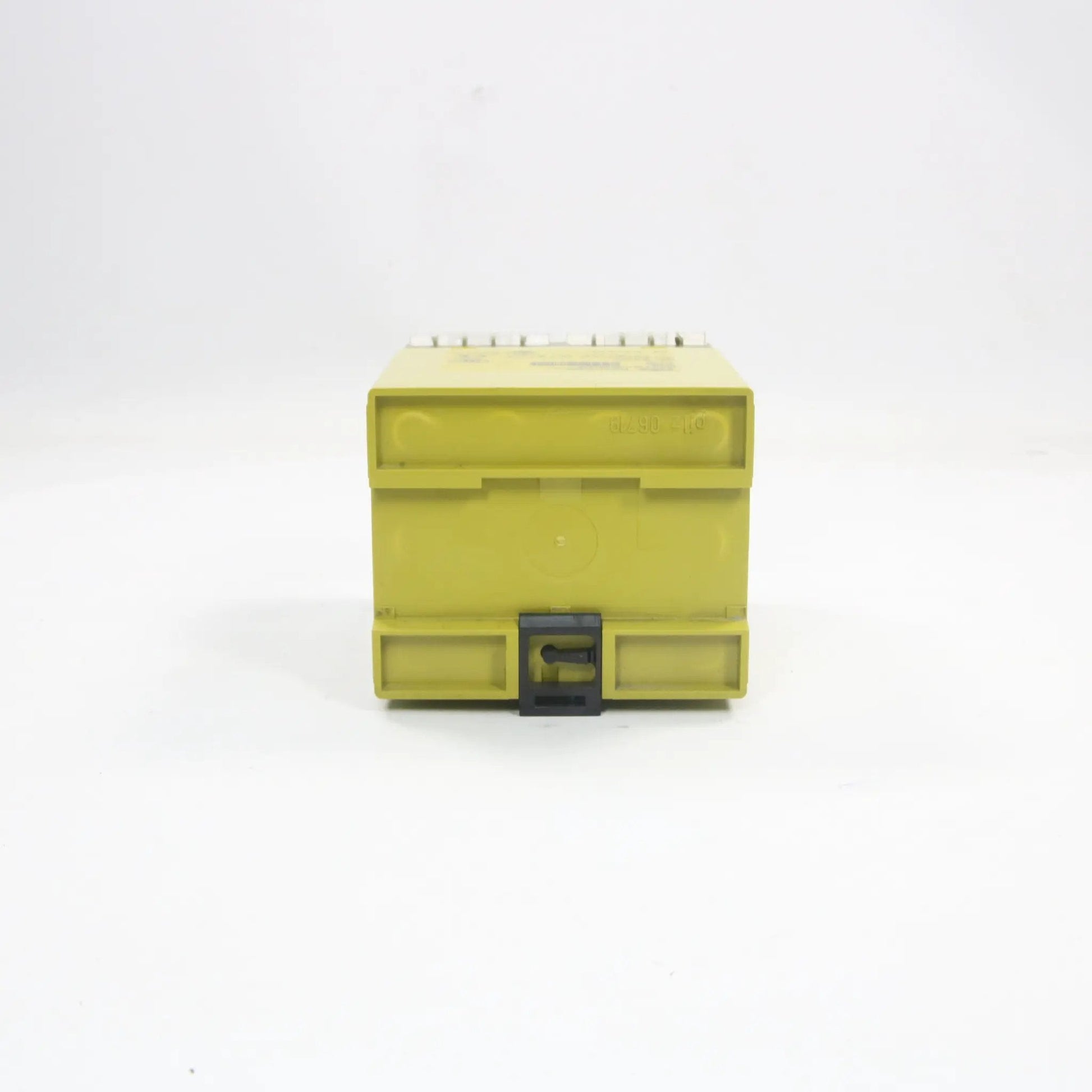

- Mounting: DIN rail (35 mm)
- Connection Type: Screw terminals (plug-in)
- Terminal Cross-Section: 0.25–2.5 mm² (single-core), 0.25–1.5 mm² (multi-core with crimp connector)
- Housing Material: Plastic (flame-retardant)
- IP Degree of Protection: IP20 (terminals), IP40 (front face), IP54 (housing)
- Ambient Air Temperature for Operation: -10 to 55 °C
- Ambient Air Temperature for Storage: -40 to 85 °C
- Relative Humidity: 5–93 % (non-condensing)
- Operating Altitude: Up to 2000 m
- Vibration Resistance: 10–55 Hz, amplitude 0.35 mm (EN 60068-2-6)
- Shock Resistance: 15 g / 11 ms (EN 60068-2-27)
- EMC: EN 60947-5-1, EN 61000-6-2, EN 61000-6-4
- Standards Compliance: EN IEC 62061, EN ISO 13849-1, EN 60204-1, EN 60947-5-1, VDE 0113-1
- Product Certifications: CE, cULus, EAC (Eurasian), CCC, TÜV, UKCA, KOSHA
-
Special Features:

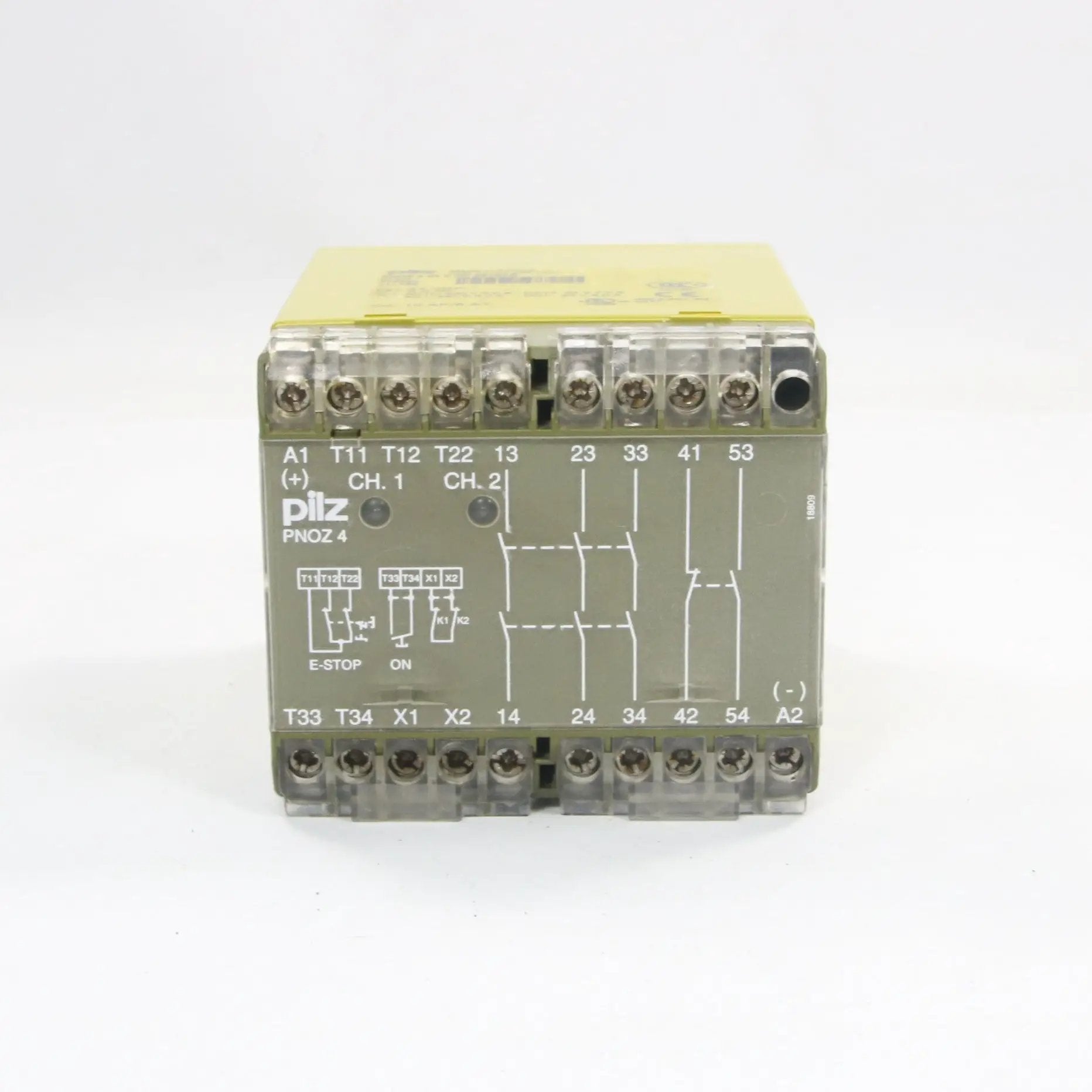

- LED indicators for channel 1, channel 2, power, and fault
- Positive-guided relay outputs
- Plug-in terminals for easy installation
- Suitable for applications up to Safety Category 4
-
Dimensions:
- Width: 22.5 mm
- Height: 120 mm
- Depth: 98 mm
- Weight: 0.45 kg
- HS Code: 8536.49.00
- Country of Origin: Germany
